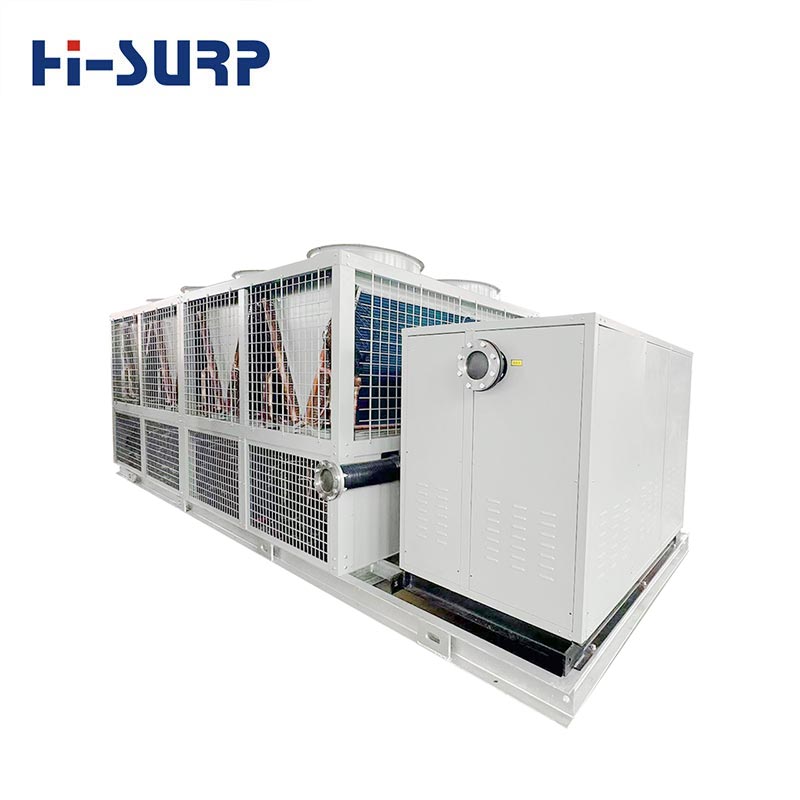

Αερόψυκτη αντλία θερμότητας EVI

Η Air Cooled Heat Pump Hisurp EVI είναι μια μονάδα υψηλής απόδοσης, υψηλής ποιότητας, που υιοθετεί την τεχνολογία ενισχυμένης έγχυσης ατμού (EVI) που βασίζεται σε παραδοσιακές αερόψυκτες αντλίες ψύκτη/θερμότητας. Είναι ιδιαίτερα κατάλληλο για έργα με υψηλές απαιτήσεις θερμικής ικανότητας σε περιβάλλοντα χαμηλής θερμοκρασίας (όπως βόρειες περιοχές, ψυχρά κλίματα ή σενάρια θέρμανσης διεργασιών).

Τι είναι το EVI

Η EVI (βελτιωμένη έγχυση ατμού) για την αντλία θερμότητας αερόψυκτης EVI είναι μια τεχνολογία που βελτιώνει τον συμπιεστή απόδοση μέσω ενδιάμεσης έγχυσης αερίου (ηλεκτρο-έγχυση). Η βασική του αρχή είναι:

Κατά τη διαδικασία συμπίεσης του συμπιεστή, ένα μέρος ατμού ψυκτικού μέσου, που υποβάλλεται σε επεξεργασία από ένα ενδιάμεσο εναλλάκτης θερμότητας, εισάγεται?
Αυτό αυξάνει τον ρυθμό ροής μάζας εκκένωσης και την ενθαλπία του συμπιεστή.
βελτιώνοντας έτσι σημαντικά την ικανότητα θέρμανσης σε χαμηλές θερμοκρασίες και την απόδοση του συστήματος.

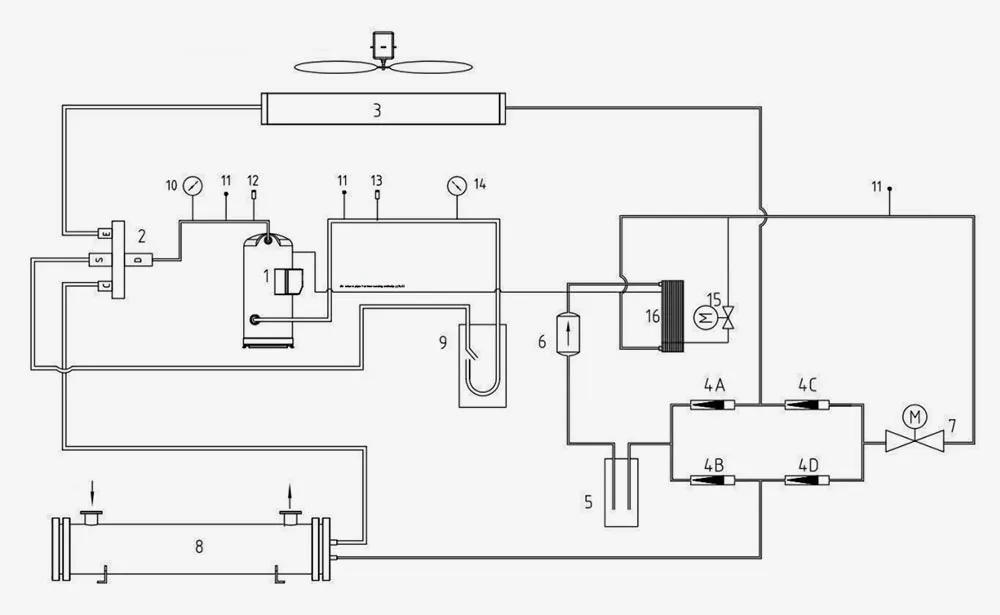

Πώς λειτουργεί η αερόψυκτη αντλία θερμότητας EVI

1. Συμπιεστής κύλισης
2. Βαλβίδα τεσσάρων κατευθύνσεων
3. Εναλλάκτης θερμότητας από την πλευρά του αέρα
4. Βαλβίδα ελέγχου
5. Δεξαμενή υγρού υψηλής πίεσης
6. Ξηρό φίλτρο
7. Ηλεκτρονική εκτονωτική βαλβίδα
8. Εναλλάκτης θερμότητας κελύφους και σωλήνα
9. Διαχωριστής αερίου-υγρού
10. Μετρητής υψηλής πίεσης (παραλείπεται)
11. Επεξεργαστείτε τη βελόνα βαλβίδα
12. Διακόπτης υψηλής πίεσης
13. Διακόπτης χαμηλής πίεσης
14. Μετρητής χαμηλής πίεσης (παραλείπεται)
15. Ηλεκτρονική εκτονωτική βαλβίδα αύξησης ενθαλπίας
16. Εξοικονομητής αύξησης της ενθαλπίας αερίου

Σημείωση: Η διπλή γραμμή είναι ο κύκλος ψύξης, η μονή γραμμή είναι ο κύκλος αύξησης της ενθαλπίας πίδακα

Κατά τη λειτουργία θέρμανσης της ανθεκτικής αερόψυκτης αντλίας θερμότητας EVI, η διαδρομή κυκλοφορίας του ψυκτικού είναι: συμπιεστή 1 → βαλβίδα τεσσάρων κατευθύνσεων 2 → εναλλάκτης θερμότητας κελύφους και σωλήνα 9 → βαλβίδα αντεπιστροφής 4Β → δεξαμενή υγρού υψηλής πίεσης 5 → ξηρό φίλτρο 6 → ηλεκτρονική εκτονωτική βαλβίδα 7 → βαλβίδα αντεπιστροφής 4C → πλευρικός εναλλάκτης θερμότητας αέρα 3 → βαλβίδα τεσσάρων κατευθύνσεων 2 → αέριο-υγρό διαχωριστικό 9 → συμπιεστής 1

Το κύκλωμα αύξησης της ενθαλπίας πίδακα είναι: Έξοδος εναλλάκτη θερμότητας πλάκας → ηλεκτρονική διαστολή αύξηση ενθαλπίας βαλβίδα → πλάκα εναλλάκτης θερμότητας → αμορτισέρ → συμπιεστής

Αυτό το διάγραμμα είναι ένα ενιαίο σύστημα και το άλλο σύστημα είναι συνεπές με αυτό το σύστημα.

Χαρακτηριστικά

Strong Heating Capacity at Low Temperatures

Ισχυρή ικανότητα θέρμανσης σε χαμηλές θερμοκρασίες

Οι συνηθισμένες αερόψυκτες αντλίες θερμότητας παρουσιάζουν σημαντική πτώση απόδοσης κάτω από -5℃.
Οι προηγμένες αερόψυκτες αντλίες θερμότητας EVI μπορούν να λειτουργήσουν σταθερά σε θερμοκρασίες περιβάλλοντος -20℃ ή ακόμα χαμηλότερες.

Σημαντικά βελτιωμένη ικανότητα θέρμανσης

Η ικανότητα θέρμανσης αυξάνεται κατά 20%~40% υπό συνθήκες χαμηλής θερμοκρασίας.

Υψηλότερη ενεργειακή απόδοση

Βελτιωμένο COP και μειωμένη κατανάλωση ενέργειας λειτουργίας.

Ασφαλέστερη λειτουργία συμπιεστή

Αποτελεσματική μείωση της θερμοκρασίας των καυσαερίων, ελαχιστοποιώντας τον κίνδυνο υπερθέρμανσης.

Προετοιμασία πριν την εγκατάσταση

1. Όταν μεταφέρεται στο χώρο εγκατάστασης, η αερόψυκτη αντλία θερμότητας EVI θα ελέγχεται προσεκτικά σύμφωνα με τη λίστα συσκευασίας για όλα τα είδη. Σε περίπτωση βλάβης ή έλλειψης εξαρτημάτων, θα πρέπει να ενημερωθεί αμέσως στο εργοστάσιο της Hisurp.
2. Ο χρήστης πρέπει να παρέχει μια μη παραμορφώσιμη άκαμπτη βάση ή βάση από σκυρόδεμα. Η βάση πρέπει να είναι επίπεδη και να μπορεί να αντέχει το βάρος της ίδιας της Αερόψυκτης Αντλίας Θερμότητας EVI: για ολόκληρη τη μονάδα, μπορεί να τοποθετηθεί απευθείας στη φέρουσα δοκό σύμφωνα με το σχέδιο (βλ. συνημμένο I).
3. Η Air Cooled Heat Pump EVI μπορεί να τοποθετηθεί σε καλά αεριζόμενο μέρος, όπως η οροφή, το μπαλκόνι ή οποιαδήποτε βολική περίπτωση εγκατάστασης κοντά σε χώρους κλιματισμού. Θα πρέπει να υπάρχει αρκετός χώρος αερισμού γύρω από τη μονάδα και δεν πρέπει να υπάρχει λιγότερος από 1,5 μέτρο χώρος γύρω από το μπροστινό και το πίσω μέρος, αριστερά και δεξιά της μονάδας. Δεν πρέπει να υπάρχουν εμπόδια που να επηρεάζουν τη ροή αέρα που εκτοξεύεται σε απόσταση 5 μέτρων από την έξοδο αέρα. Η απόσταση μεταξύ της μονάδας και της επιφάνειας εισόδου αέρα της μονάδας δεν πρέπει να είναι μικρότερη από 3 μέτρα για να αποτραπεί η αμοιβαία παρεμβολή κάθε μονάδας και να επηρεαστεί η κανονική απόδοση της μονάδας (βλ. συνημμένο II).
4. Οι σωλήνες σύνδεσης της Αερόψυκτης Αντλίας Θερμότητας EVI και η ίδια η μονάδα πρέπει να προετοιμαστούν σύμφωνα με τα τοπικά πρότυπα HVAC.

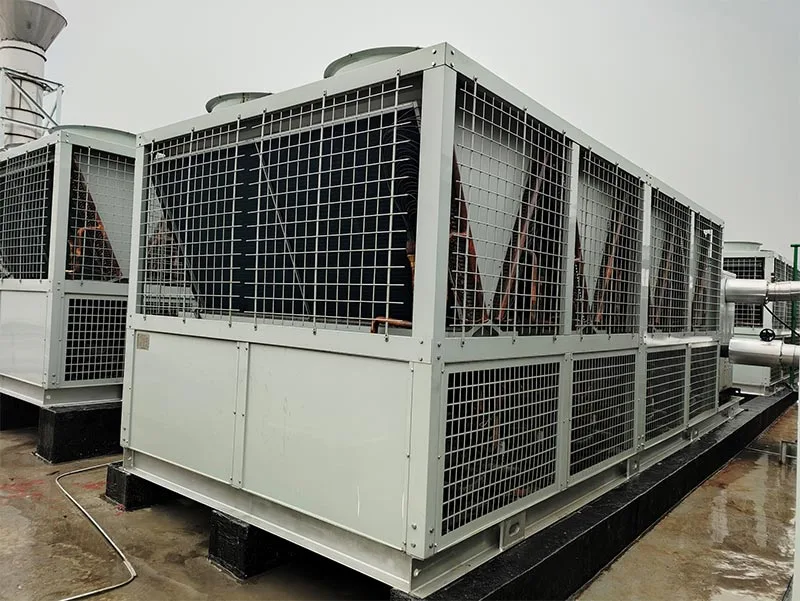

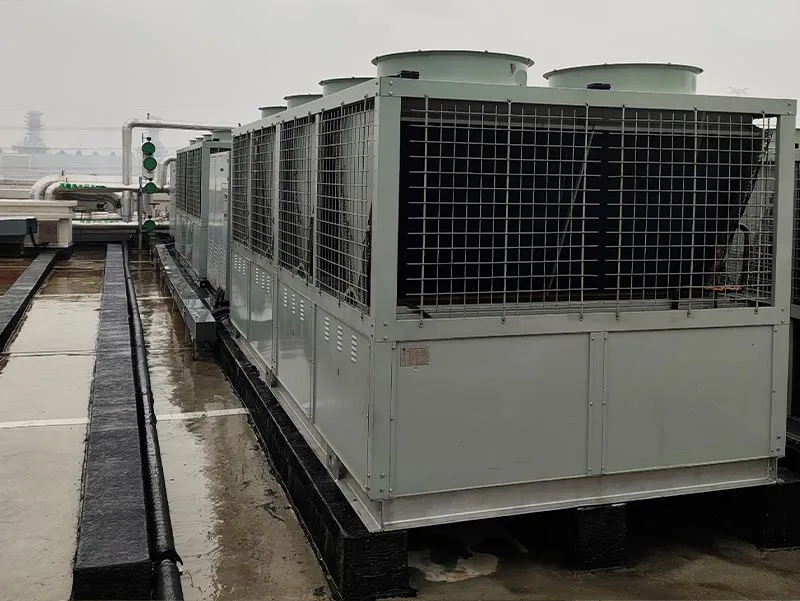

Υποθέσεις έργου

Οι αερόψυκτες αντλίες θερμότητας EVI εγκαθίστανται στην ταράτσα.
