Κλιματιστικό ντουλάπι υψηλής απόδοσης για βιομηχανικά συστήματα ψύξης

Κλιματιστικό ντουλάπι HISURP για ηλεκτρικά περιβλήματα, ντουλάπια CNC, πάνελ PLC και συστήματα βιομηχανικού ελέγχου

Όταν οι αγοραστές αναζητούν ένα αξιόπιστο ψύκτη πάνελ, συνήθως κάνουν τις ίδιες πρακτικές ερωτήσεις: Πώς μπορώ να διατηρήσω τα ηλεκτρικά ντουλάπια δροσερά χωρίς να φέρω σκόνη μέσα; Πρέπει να επιλέξω ένα Τοποθετημένο στο επάνω μέρος ή ένα Τοποθετημένο στον τοίχο; Πώς να επιλέξετε την κατάλληλη ψυκτική ικανότητα;

HISURPδίνει σαφείς απαντήσεις με μια σειρά προϊόντων που έχει σχεδιαστεί ειδικά για την ψύξη ηλεκτρικών περιβλημάτων και όχι για γενικό κλιματισμό δωματίου.

Κατασκευασμένο από τη Ningbo Hicon Industry, το HISURP υποστηρίζεται από μια εταιρεία με εμπειρία βιομηχανικής ψύξης που χρονολογείται από το 1972 και επικεντρώνεται σε βιομηχανικά κλιματιστικά και εμπορικά κλιματιστικά από το 2003. Με εργοστάσιο 150.000 m², 400+ υπαλλήλους, 123 αίθουσες ευρεσιτεχνίας και παγκόσμιων δοκιμών σε εργαστήρια, CNA συνεργάτες όπως οι ABB, Schneider, Toyota, COFCO, Novenco και Toray.

Ένα κλιματιστικό ντουλαπιού ονομάζεται επίσης συνήθως ψυγείο πίνακα, κλιματιστικό περιβλήματος ή ηλεκτρική μονάδα ψύξης ντουλαπιών. Ο σκοπός του είναι απλός αλλά κρίσιμος: αφαιρεί τη θερμότητα από σφραγισμένα ηλεκτρικά ντουλάπια, ενώ διατηρεί την εξωτερική σκόνη, την ομίχλη λαδιού, τον υγρό αέρα και τους διαβρωτικούς ρύπους μακριά από τα ευαίσθητα ηλεκτρονικά. Για PLC, σερβομηχανές, μετατροπείς, χειριστήρια διακοπτών, ελεγκτές CNC, εξοπλισμό τηλεπικοινωνιών και όργανα ακριβείας, αυτή η διαφορά δεν είναι μικρή. Επηρεάζει άμεσα το χρόνο λειτουργίας, την αξιοπιστία και τη διάρκεια ζωής.

Γιατί τα ηλεκτρικά ντουλάπια χρειάζονται ένα αποκλειστικό κλιματιστικό ντουλάπι;

Οι παραδοσιακές μέθοδοι ψύξης όπως οι ανεμιστήρες εξάτμισης ή ο φυσικός αερισμός συχνά δεν είναι πλέον αρκετές. Τα σύγχρονα ηλεκτρικά ντουλάπια περιέχουν συμπαγή ηλεκτρονικά εξαρτήματα υψηλής πυκνότητας που παράγουν σημαντική θερμότητα. Ταυτόχρονα, ο αέρας του εργοστασίου μπορεί να περιέχει σκόνη, ίνες, ατμούς λαδιού ή υγρασία. Εάν απλώς αερίζετε το ντουλάπι με εξωτερικό αέρα, μπορείτε να μειώσετε τη θερμότητα μόνο προσωρινά, ενώ εισάγετε τους ίδιους τους ρύπους που βλάπτουν τα ηλεκτρονικά.

Γι' αυτό το λόγο το HISURP εστιάζει στην ψύξη + προστασία από τη σκόνη + αφύγρανση σε μια συμπαγή λύση.

Πώς λειτουργεί ένα κλιματιστικό πάνελ HISURP ;

Το HISURP χρησιμοποιεί την αρχή της ψύξης αλλαγής φάσης. Ο συμπιεστής εκκενώνει ψυκτικό αέριο υψηλής θερμοκρασίας, υψηλής πίεσης στον συμπυκνωτή, όπου ψύχεται σε υγρό ψυκτικό. Μετά το στραγγαλισμό, το ψυκτικό εισέρχεται στον εξατμιστή και απορροφά τη θερμότητα από τον ζεστό αέρα στο εσωτερικό του ηλεκτρικού πίνακα. Στη συνέχεια, το ψυκτικό εξατμίζεται ξανά σε αέριο και επιστρέφει στον συμπιεστή, επαναλαμβάνοντας τον κύκλο συνεχώς.

Βασικά πλεονεκτήματα

1. Ακριβής έλεγχος θερμοκρασίας για σταθερή λειτουργία περιβλήματος

Οι χρήστες μπορούν να ρυθμίσουν τη θερμοκρασία εργασίας μέσα στο ηλεκτρικό ερμάριο σύμφωνα με τις πραγματικές ανάγκες εφαρμογής. Το τυπικό εύρος ρύθμισης θερμοκρασίας είναι +20°C έως +38°C. Ανάλογα με το μοντέλο και τις απαιτήσεις του έργου, μπορεί να εφαρμοστεί μηχανικός έλεγχος ή έλεγχος μικροϋπολογιστή με οθόνη LED.

2. Ψύξη και αφύγρανση σε μία μονάδα

Πολλές ηλεκτρικές βλάβες προκαλούνται όχι μόνο από τη θερμότητα, αλλά από τον συνδυασμό θερμότητας και υγρασίας. Οι μονάδες HISURP παρέχουν αφυγραντική ψύξη, βοηθώντας στη διατήρηση της κατάλληλης υγρασίας και θερμοκρασίας στο εσωτερικό του ντουλαπιού και μειώνοντας τον κίνδυνο συμπύκνωσης και διάβρωσης.

3. Η σφραγισμένη δομή εμποδίζει την είσοδο σκόνης

Ένα σωστά ταιριαστό κλιματιστικό ντουλάπι τοίχου ή κλιματιστικό ντουλάπι επάνω λειτουργεί με ένα σφραγισμένο ηλεκτρικό περίβλημα, έτσι ώστε ο εσωτερικός αέρας να παραμένει απομονωμένος από τη σκόνη εργαστηρίου, τις ίνες, την ομίχλη λαδιού και τα αιωρούμενα σωματίδια.

4. Γρήγορη, ομοιόμορφη κυκλοφορία ροής αέρα

Η μονάδα χρησιμοποιεί έναν φυγοκεντρικό ανεμιστήρα εξωτερικού ρότορα υψηλής ποιότητας με συμπαγή δομή, μεγάλη ροή αέρα, υψηλή στατική πίεση, χαμηλούς κραδασμούς και χαμηλό θόρυβο. Αυτό βοηθά στην γρήγορη ψύξη του ντουλαπιού και στη μείωση των καυτών σημείων γύρω από PLC, VFD, σερβομηχανές και μονάδες ισχύος.

5. Αποτελεσματικός περιστροφικός συμπιεστής

Το HISURP χρησιμοποιεί έναν πλήρως κλειστό περιστροφικό συμπιεστή με υψηλή ενεργειακή απόδοση και χαμηλή κατανάλωση ενέργειας. Με ενσωματωμένα μέτρα μείωσης των κραδασμών, η μονάδα λειτουργεί ομαλά και αθόρυβα, κάτι που είναι πολύτιμο σε περιβάλλοντα ελέγχου ακριβείας.

6. Εναλλάκτης θερμότητας υψηλής απόδοσης

Ο εναλλάκτης θερμότητας υιοθετεί εσωτερικά σπειρώματα χαλκού σωλήνες με πτερύγια αλουμινίου, βελτιώνοντας την απόδοση μεταφοράς θερμότητας και το σύστημα EER ενώ υποστηρίζει σταθερή μακροχρόνια λειτουργία.

7. Τυπικό πρωτεύον φίλτρο στην πλευρά του συμπυκνωτή

Ένα πρωτεύον φίλτρο στην πλευρά του συμπυκνωτή αποτρέπει την είσοδο σκόνης, λαδιού και υπολειμμάτων και επηρεάζει τον εναλλάκτη θερμότητας ή τον ανεμιστήρα, βελτιώνοντας τη συνολική σταθερότητα του συστήματος και παρατείνοντας τη διάρκεια ζωής.

8. Ρυθμιζόμενη κατεύθυνση εξόδου κρύου αέρα

Η έξοδος κρύου αέρα είναι εξοπλισμένη με εκτροπέα, ώστε να μπορεί να ρυθμιστεί η κατεύθυνση εκφόρτισης, βοηθώντας στη βελτιστοποίηση της κατανομής της ροής αέρα και κάνοντας τη θερμοκρασία του ντουλαπιού πιο ομοιόμορφη.

9. Ευέλικτη εγκατάσταση και βολική συντήρηση

Η μονάδα είναι συμπαγής, ελαφριά, εύκολη στην τοποθέτηση και βολική στο σέρβις. Μετά την εγκατάσταση και τη σύνδεση ρεύματος, μπορεί να λειτουργήσει χωρίς περίπλοκη θέση σε λειτουργία στις περισσότερες τυπικές εφαρμογές.

Τοποθετημένο στο επάνω μέρος ή στον τοίχο: ποιο να επιλέξετε;

Αυτή είναι μια από τις πιο σημαντικές ερωτήσεις των αγοραστών και επηρεάζει άμεσα την αποδοτικότητα της εγκατάστασης και την απόδοση ροής αέρα.

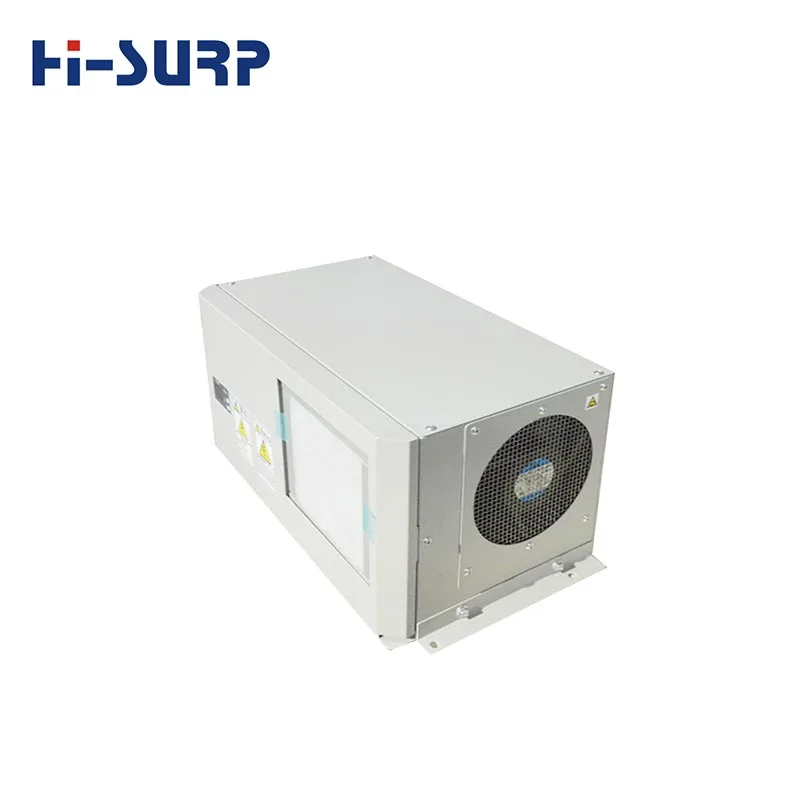

Στο πλευρικό τοίχωμα του ηλεκτρικού περιβλήματος τοποθετείται κλιματιστικό ντουλάπι τοίχου. Είναι η πιο ευρέως χρησιμοποιούμενη μορφή, επειδή είναι εύκολη η πρόσβαση για συντήρηση και κατάλληλη για πολλά ντουλάπια ελέγχου γενικής χρήσης.

Τυπικές δυνατότητες ψύξης για επιτοίχια μοντέλα:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Το καλύτερο για:

- Έλεγχοι μηχανών CNC

- ντουλάπια ελέγχου γραμμής αυτοματισμού

- ντουλάπια τηλεπικοινωνιακού εξοπλισμού

- ντουλάπια ελέγχου μετατροπέα και σερβομηχανισμού

- έργα μετασκευής με πλευρικό χώρο εγκατάστασης

Πόρτα τοποθετημένος / ημι-ενσωματωμένος τύπος

Αυτή είναι μια πλευρική έκδοση ενσωματωμένη εν μέρει στο ντουλάπι για βελτιωμένη εμφάνιση ή έλεγχο του χώρου.

Τυπικές χωρητικότητες:

600W, 1000W, 1500W, 2000W, 2500W

Το καλύτερο για:

- συμπαγείς γραμμές όπου η εξωτερική προβολή πρέπει να μειωθεί

- Εξοπλισμός OEM με καθαρότερο ενσωματωμένο ντουλάπι

Κλιματιστικό ντουλάπι επάνω τοποθετημένο

Ένα κλιματιστικό ντουλάπι επάνω τοποθετημένο είναι εγκατεστημένο στο επάνω μέρος του ντουλαπιού και είναι ιδιαίτερα χρήσιμο όταν ο πλευρικός χώρος είναι περιορισμένος ή οι πλαϊνές πόρτες πρέπει να παραμένουν ανοιχτές.

Τυπικές δυνατότητες ψύξης:

1000W, 1500W

Το καλύτερο για:

- στενοί διάδρομοι εγκατάστασης

- εργαλειομηχανές με περιορισμένο πλευρικό διάκενο

- ντουλάπια που απαιτούν παροχή αέρα από πάνω προς τα κάτω

Πώς να επιλέξετε το σωστό κλιματιστικό ντουλάπι;

1. Θερμικό φορτίο στο εσωτερικό του ντουλαπιού

Υπολογίστε τη συνολική θερμότητα που απελευθερώνεται από μονάδες δίσκου, PLC, τροφοδοτικά, μετασχηματιστές, ρελέ και άλλα ηλεκτρονικά. Η υποβάθμιση του μεγέθους οδηγεί σε κακή ψύξη. Το υπερμεγέθη μπορεί να αυξήσει το κόστος και να αυξήσει τον κίνδυνο συμπύκνωσης.

2. Διαστάσεις ντουλαπιού και κατάσταση σφράγισης

Ένα κλιματιστικό ντουλάπι λειτουργεί καλύτερα με ένα σχετικά σφραγισμένο περίβλημα. Η διαρροή αέρα μειώνει την απόδοση ψύξης και μπορεί να επιτρέψει την είσοδο υγρού ή σκονισμένου αέρα.

3. Θερμοκρασία περιβάλλοντος και επίπεδο μόλυνσης

Εάν ο χώρος είναι ζεστός, σκονισμένος, λιπαρός, υγρός ή διαβρωτικός, ένα σφραγισμένο ψυκτικό διάλυμα είναι πολύ πιο κατάλληλο από τον αερισμό με ανεμιστήρα.

4. Θέση τοποθέτησης

Αποφασίστε έγκαιρα εάν το έργο σας χρειάζεται Top Mounted ή Wall Mounted, με βάση το σχεδιασμό του ντουλαπιού και την πρόσβαση στη συντήρηση.

5. Κατάσταση αποστράγγισης και απαίτηση ελέγχου

Εάν δεν υπάρχουν σωληνώσεις αποστράγγισης, σκεφτείτε ένα μοντέλο με δεξαμενή νερού. Εάν το έργο χρειάζεται πιο ακριβή εμφάνιση και έλεγχο, ζητήστε τον έλεγχο μικροϋπολογιστή και τις επιλογές οθόνης LED.

Πώς να υπολογίσετε την ικανότητα ψύξης για ένα ντουλάπι

1. Υπολογίστε την επιφάνεια A = 2 × (μήκος × ύψος + πλάτος × ύψος + μήκος × πλάτος) για να προσδιορίσετε την επιφάνεια του ντουλαπιού.

2. Υπολογίστε τη διαφορά θερμοκρασίας ΔT = εξωτερική θερμοκρασία μείον την εσωτερική θερμοκρασία στόχου για να προσδιορίσετε τη διαφορά θερμοκρασίας εσωτερικής-εξωτερικής θερμοκρασίας.

3. Υπολογίστε τη μεταφορά θερμότητας μέσω του τοιχώματος του κιβωτίου: Qs = 5,5 × A × ΔT, δίνοντας τον ρυθμό μεταφοράς θερμότητας.

4. Χωρητικότητα ψύξης του κλιματισμού Qo = 1,2 × (Qs + εσωτερική παραγωγή θερμότητας Qi), προσδιορίζοντας την απαιτούμενη ψυκτική ικανότητα.

Επισκόπηση τεχνικών στοιχείων κλιματιστικού ντουλαπιού

Γιατί HISURP;

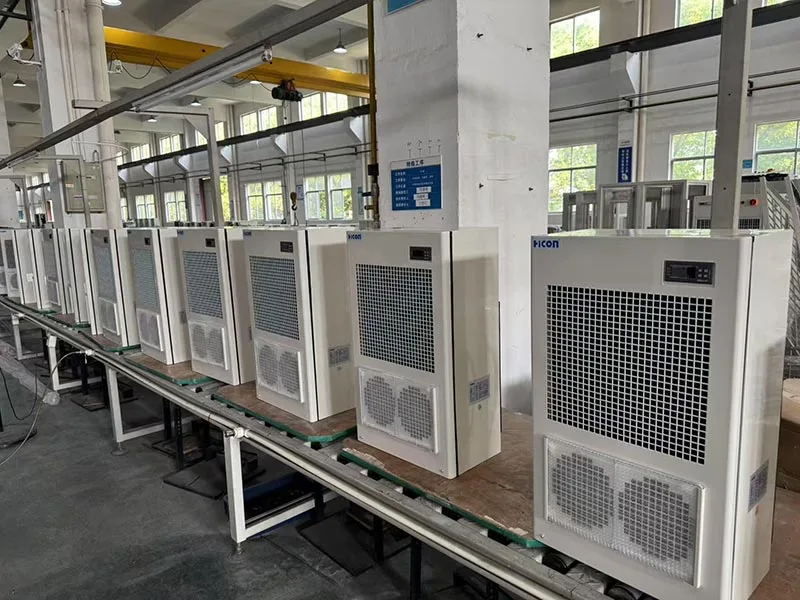

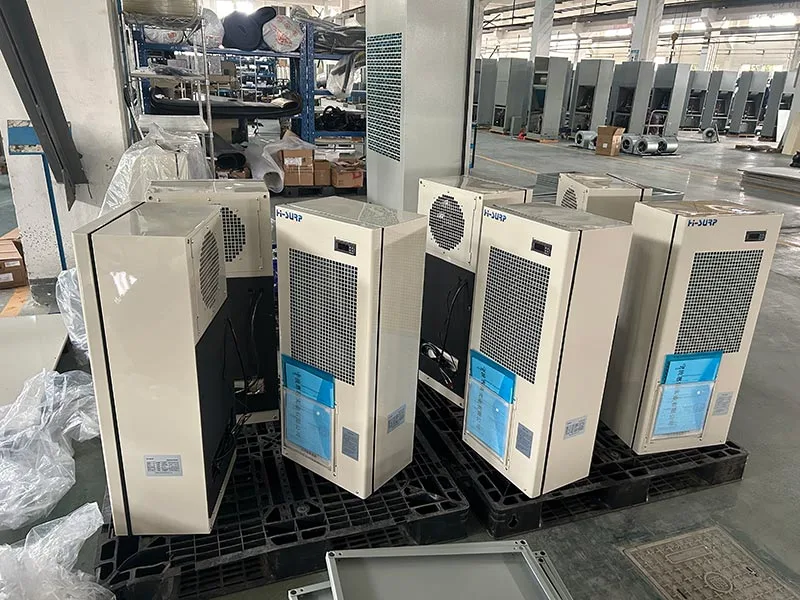

Η κατασκευαστική μας δύναμη:

Η HISURP είναι ένας εξειδικευμένος κατασκευαστής βιομηχανικών κλιματιστικών με:

- Εμπειρία βιομηχανικής ψύξης που χρονολογείται από το 1972

- Εστίαση σε βιομηχανικά κλιματιστικά και εμπορικά κλιματιστικά από το 2003

- Εργαστήριο κατασκευής 150.000 m²

- 400+ εργαζόμενοι

- 123 διπλώματα ευρεσιτεχνίας

- Εργαστήρια και αίθουσες δοκιμών εθνικής κλάσης CNAS

- Εισαγόμενες εγκαταστάσεις παραγωγής και ώριμα συστήματα ποιοτικού ελέγχου

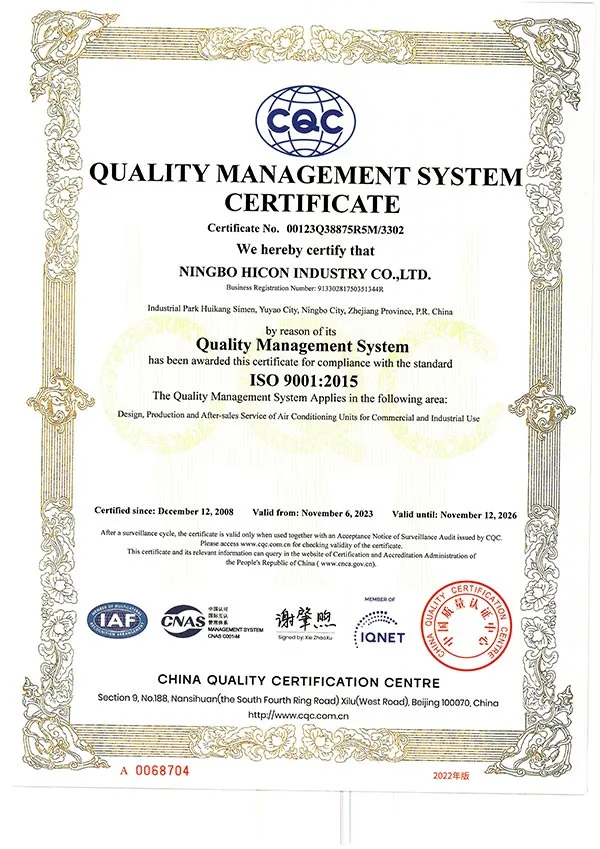

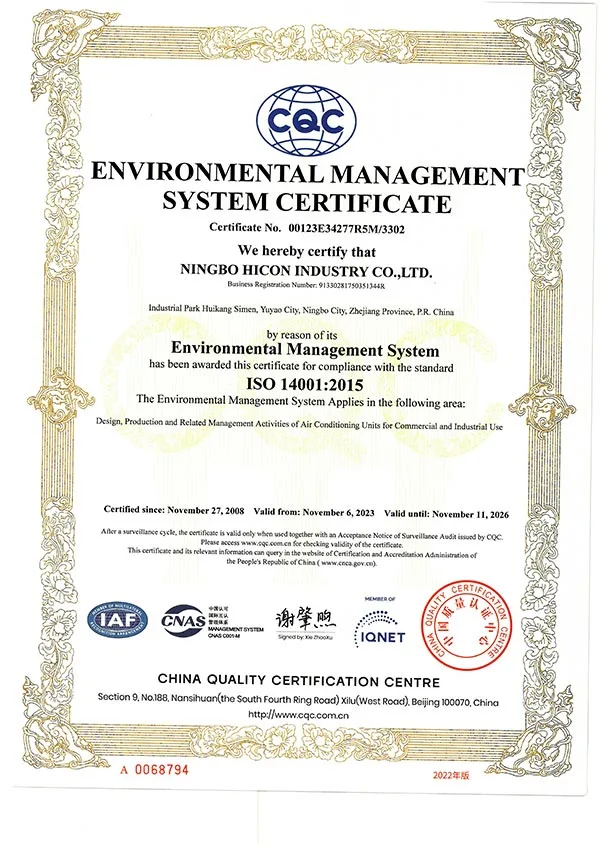

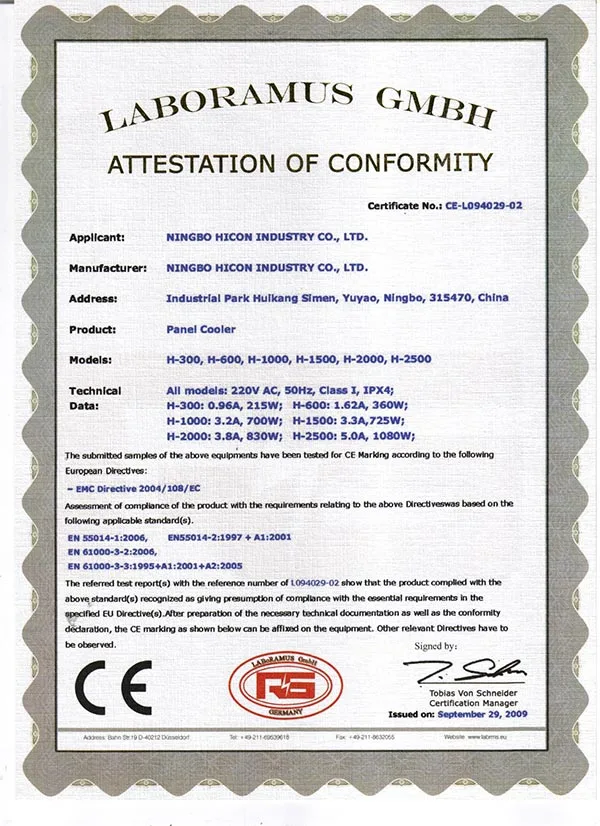

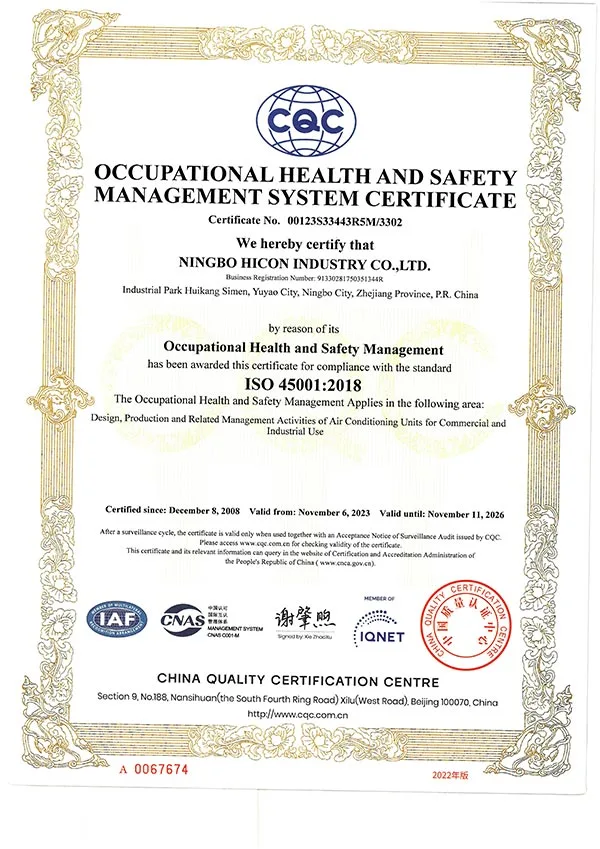

- Πιστοποιήσεις συμπεριλαμβανομένων ISO9001, ISO14001, ISO45001, CE, UL, CB και άλλα

-πλούσιες εξαγωγικές εμπειρίες, τα κλιματιστικά ντουλάπι εξάγονται σε: Σαουδική Αραβία, Ελλάδα, Μεξικό, Κατάρ, Σερβία κ.λπ. προς το παρόν.

-Μη τυπική προσαρμογή για διαφορετικά σενάρια: Τριφασικά μοντέλα τροφοδοσίας 460V και DC 48V έχουν εξαχθεί χύμα στην Ελλάδα και τη Σαουδική Αραβία, προσαρμόζοντας σε διαφορετικές προδιαγραφές δικτύου για να ανταποκρίνονται στις τοπικές απαιτήσεις.

Περίβλημα από ανοξείδωτο χάλυβα, μοντέλα θερμοκρασίας περιβάλλοντος υψηλής θερμοκρασίας 60°C, ειδικά σχεδιασμένα για ερμάρια φωτοβολταϊκών μετατροπέων Μέσης Ανατολής. Τα μοντέλα που διαθέτουν διεπαφές RS485 υποστηρίζουν την απομακρυσμένη ανάγνωση των κωδικών θερμοκρασίας, ρεύματος και σφαλμάτων Modbus, επιτρέποντας την ενσωμάτωση σε κεντρικά συστήματα παρακολούθησης μέσω κεντρικών υπολογιστών.

Τεχνική συνεργασία με Ιάπωνες ειδικούς

Η γραμμή ψύξης ντουλαπιών έχει αναπτυχθεί σε συνεργασία με ιαπωνικές εταιρείες, συμπεριλαμβανομένων των KOUWAKOUGYO και Apiste. Αυτό προσθέτει αξία για τους αγοραστές που ενδιαφέρονται για τη σταθερή λογική σχεδίασης, την αποδεδειγμένη εμπειρία ψύξης του περιβλήματος και την ωριμότητα του προϊόντος.

Δυνατότητα προσαρμογής

Το HISURP μπορεί να υποστηρίξει:

- προσαρμοσμένες παράμετροι

- διαφορετικές απαιτήσεις εμφάνισης και χρώματος

- φιλικές προς το περιβάλλον επιλογές ψυκτικού

- λύσεις σταθερής ή μεταβλητής συχνότητας, κατά περίπτωση

- OEM και προσαρμογή βάσει έργου

Αυτό είναι ιδιαίτερα χρήσιμο για κατασκευαστές μηχανημάτων, κατασκευαστές γραφείων ελέγχου και διανομείς στο εξωτερικό.

Τυπικές βιομηχανίες εφαρμογών

Τα προϊόντα κλιματιστικών του πάνελ HISURP είναι κατάλληλα για ένα ευρύ φάσμα τομέων:

- Εργαλειομηχανές CNC

- πλαστικά μηχανήματα

- τηλεπικοινωνίες

- μηχανήματα τροφίμων

- κλωστοϋφαντουργικός εξοπλισμός

- μηχανήματα επεξεργασίας ξύλου

- μεταλλουργία

- γραμμές παραγωγής καπνού

- Ερμάρια ελέγχου VFD

- Ντουλάπες PLC

- συστήματα ελέγχου σερβομηχανισμού

- ντουλάπια διακοπτών και περιβλήματα οργάνων

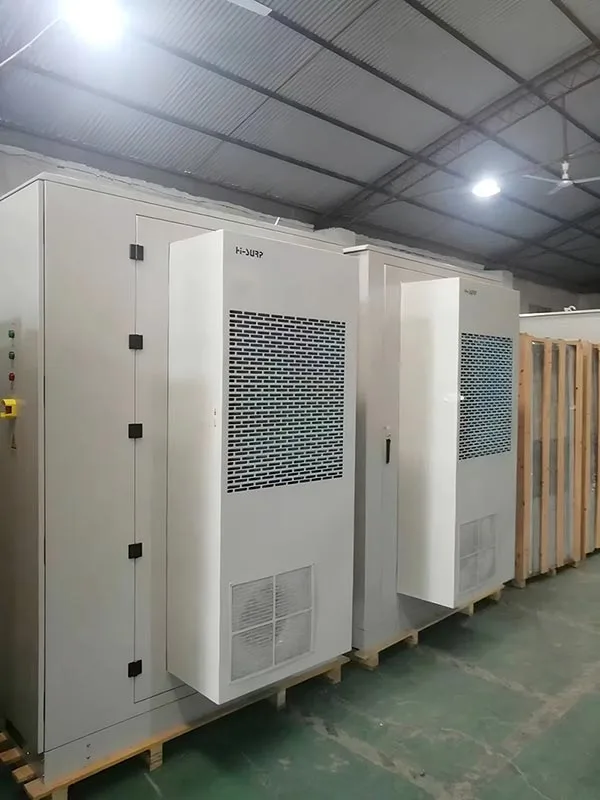

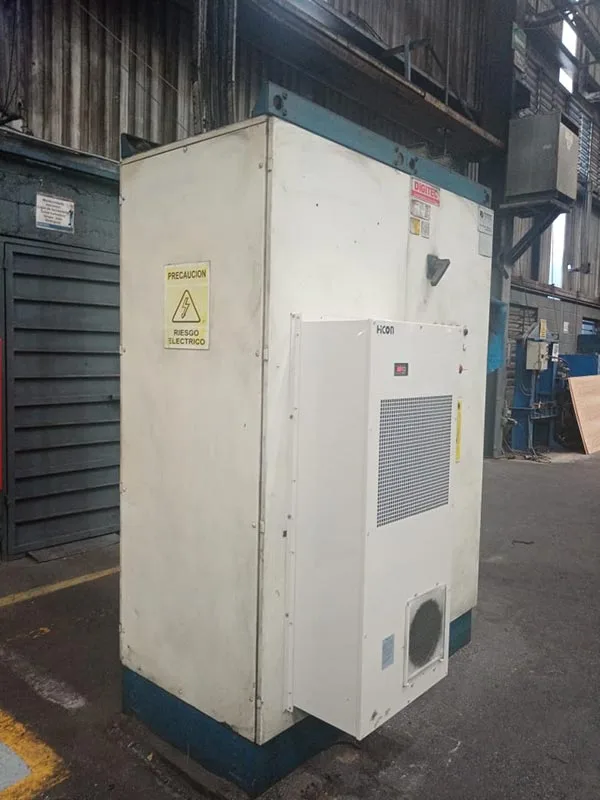

Σκηνή εγκατάστασης
