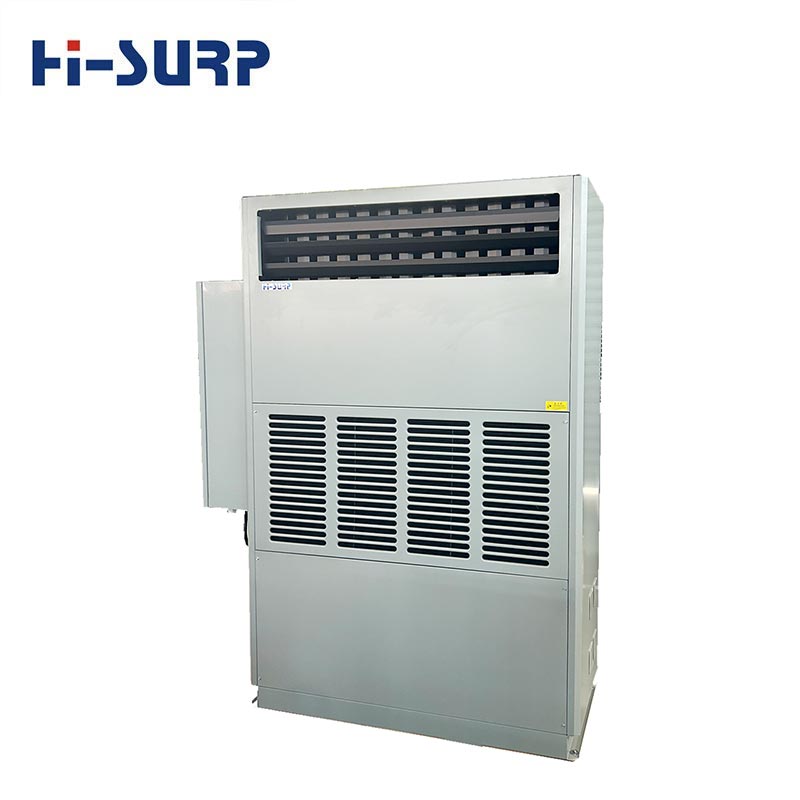

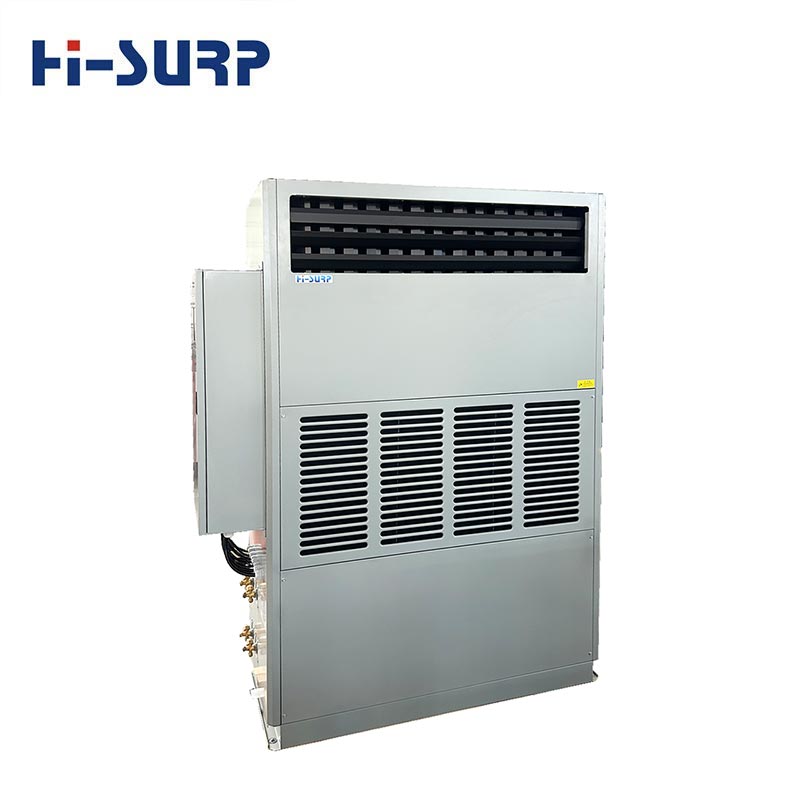

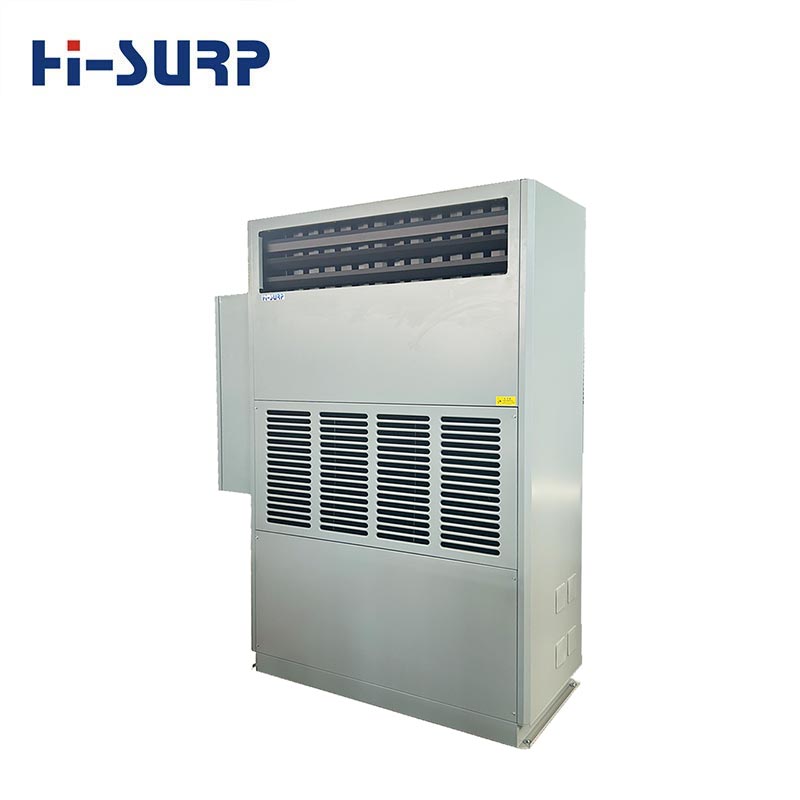

Μαγνητικό κλιματιστικό

Το Hisurp Magnetic-Resistant Air Conditioner είναι ένα βιομηχανικό κλιματιστικό μηχάνημα σχεδιασμένο ειδικά για περιβάλλοντα ισχυρού μαγνητικού πεδίου. Μέσω ενός συστήματος θωράκισης πολλαπλών στρώσεων, εξασφαλίζει σταθερή και ανθεκτική λειτουργία της μονάδας σε περιβάλλον μαγνητικού πεδίου ≥2000GS.

Εφαρμογή

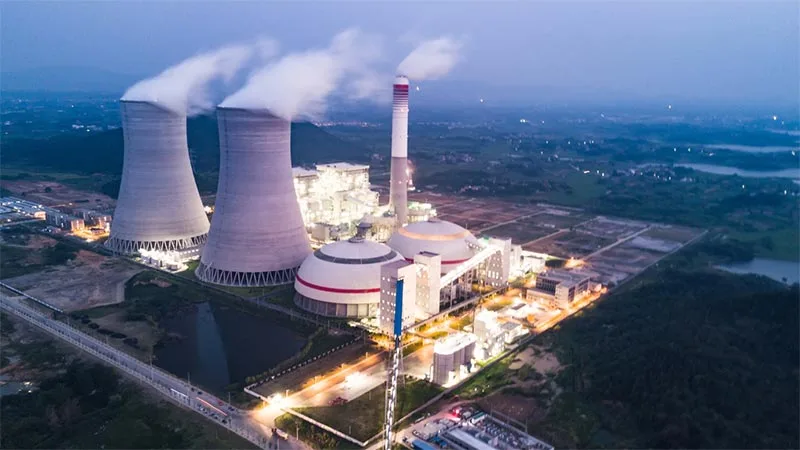

Το μαγνητικό-ανθεκτικό κλιματιστικό είναι κατάλληλο για πυρηνικούς σταθμούς, εργαστήρια υψηλού μαγνητικού πεδίου, κέντρα δεδομένων, και άλλες τοποθεσίες με αυστηρές απαιτήσεις ηλεκτρομαγνητικού περιβάλλοντος.

Σκοπός

Το μαγνητικό-ανθεκτικό κλιματιστικό καταστέλλει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές, εξασφαλίζει σταθερή λειτουργία του σύστημα ελέγχου, παρατείνει τη διάρκεια ζωής του εξοπλισμού και προστατεύει την ασφάλεια της βιομηχανικής παραγωγής.

Αρχή θωράκισης

Υλική θωράκιση

Χρησιμοποιώντας υλικά υψηλής διαπερατότητας όπως ο σίδηρος και το νικέλιο για την απορρόφηση και την καθοδήγηση των μαγνητικών πεδίων, μειώνοντας τα μαγνητικά διείσδυση πεδίου (για ηλεκτρομαγνητικά πεδία χαμηλής συχνότητας).

Χρησιμοποιώντας υλικά υψηλής αγωγιμότητας όπως ο χαλκός και το αλουμίνιο για να ασκήσουν επίδραση δέρματος στα μαγνητικά πεδία (για ηλεκτρομαγνητικά πεδία υψηλής συχνότητας).

Δομική Θωράκιση

Βελτίωση της αποτελεσματικότητας θωράκισης μέσω του κατάλληλου σχεδιασμού του πάχους και των κενών του στρώματος θωράκισης, διασφαλίζοντας την εσωτερική τα εξαρτήματα του εξοπλισμού δεν επηρεάζονται από παρεμβολές μαγνητικού πεδίου.

Θωράκιση γείωσης

Η γείωση του προστατευτικού σώματος, χρησιμοποιώντας τη γη ως βρόχο μαγνητικού πεδίου, μειώνει την επίδραση των μαγνητικών πεδίων στο εσωτερικό εξοπλισμό.

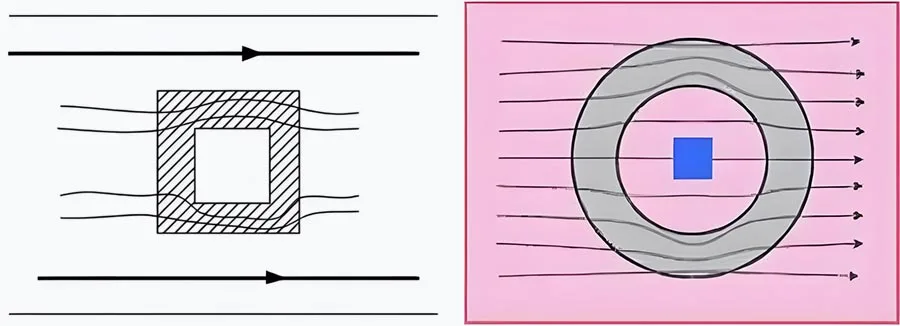

Διάγραμμα παράκαμψης μαγνητικού πεδίου (Ηλεκτρομαγνητικά πεδία χαμηλής συχνότητας)

Diagram of Magnetic Field Bypass (Low-Frequency Electromagnetic Fields)

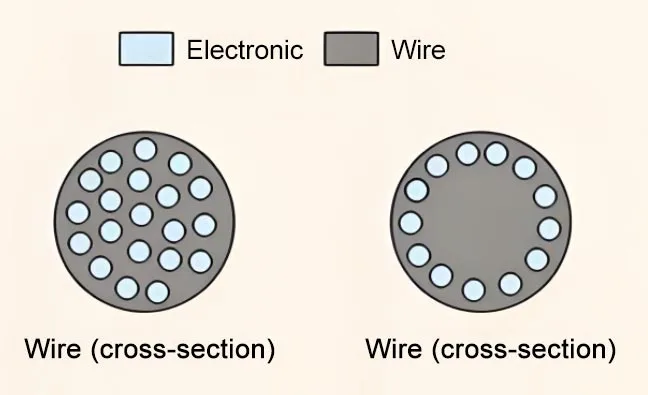

Διάγραμμα της επίδρασης του δέρματος στο μαγνητικό πεδίο (Ηλεκτρομαγνητικά Πεδία Υψηλής Συχνότητας)

Diagram of Magnetic Field Skin Effect (High-Frequency Electromagnetic Fields)

Σχέδιο Εφαρμογής Θωράκισης Συστήματος Ηλεκτρικού Ελέγχου

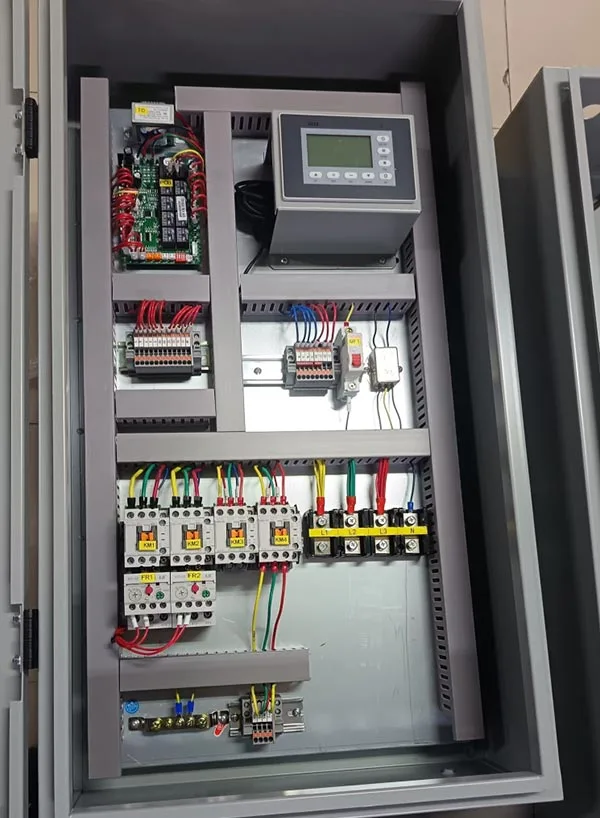

Ανεξάρτητο Ηλεκτρικό κιβώτιο ελέγχου

Χρησιμοποιώντας ένα πλήρως κλειστό μεταλλικό κιβώτιο ελέγχου, σχηματίζει ένα εφέ κλωβού Faraday, προστατεύοντας αποτελεσματικά από εξωτερικά παρεμβολή μαγνητικού πεδίου.

Φίλτρο EMI

Όλες οι εισερχόμενες και εξερχόμενες γραμμές μεταφέρονται χρησιμοποιώντας φίλτρα EMI για την καταστολή των παρεμβολών υψηλής συχνότητας και τη διασφάλιση σταθερή μετάδοση σήματος.

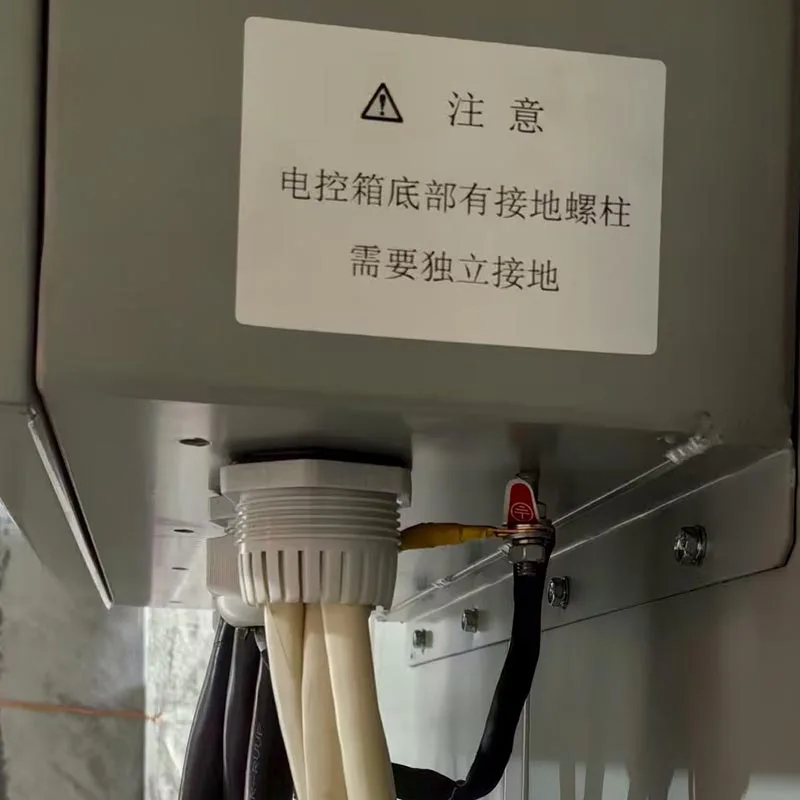

Σύστημα γείωσης

Παρέχεται ένας ανεξάρτητος θωρακισμένος ακροδέκτης γείωσης, ξεχωριστός από το κύριο σύστημα γείωσης του εξοπλισμού. Το Η αντίσταση γείωσης είναι ≤0,1Ω για να διασφαλιστεί η αποτελεσματική γείωση.

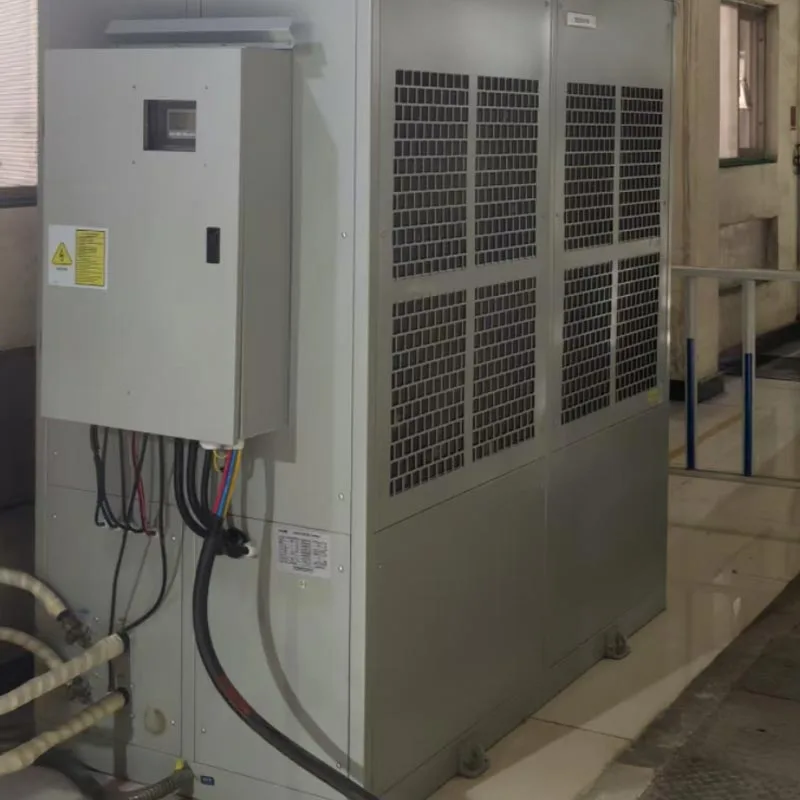

Υποθέσεις έργου

Μια νέα εταιρεία υλικών έχει ισχύ εξωτερικού μαγνητικού πεδίου 800GS και ισχύ εσωτερικού μαγνητικού πεδίου 2200GS, που θέτει εξαιρετικά υψηλές απαιτήσεις στην αντιμαγνητική απόδοση του κλιματιστικού της εξοπλισμού.

Το μαγνητικό κλιματιστικό Hisurp είναι εξοπλισμένο με ανεξάρτητο ηλεκτρικό κιβώτιο ελέγχου, θωρακισμένα καλώδια και ένας αντι-μαγνητικός κινητήρας, που λύνει αποτελεσματικά το πρόβλημα της παρεμβολής μαγνητικού πεδίου.

Με σχόλια για τις παρακάτω φωτογραφίες:

: Μαγνητικό κλιματιστικό
