Factory Direct Split Crane κλιματιστικό

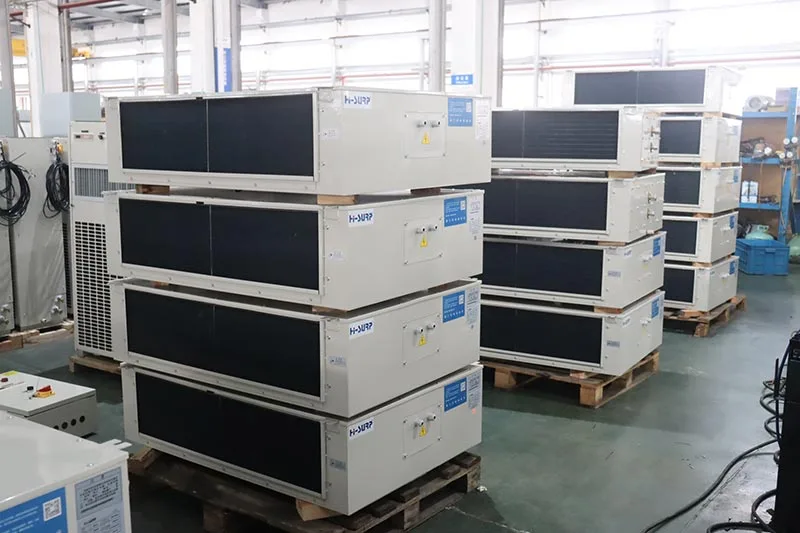

Τύποι κλιματιστικών Split Crane;

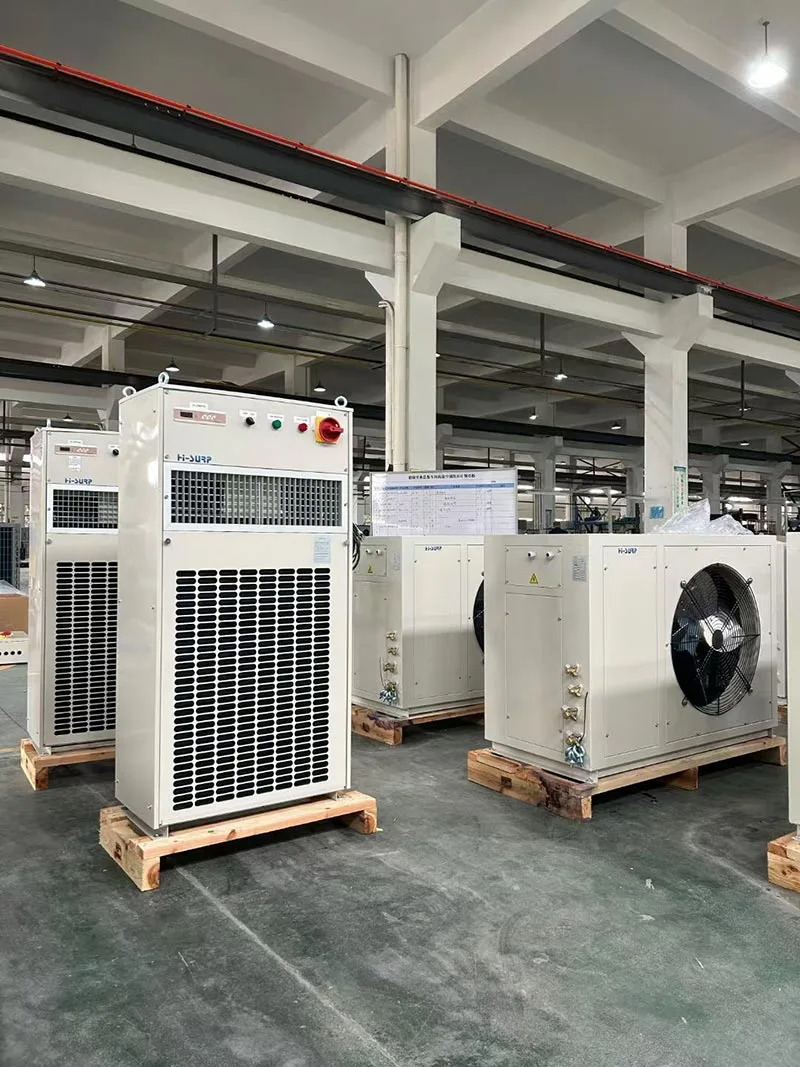

Υπάρχουν τρεις τύποι κλιματιστικών διαιρούμενων γερανών HISURP:

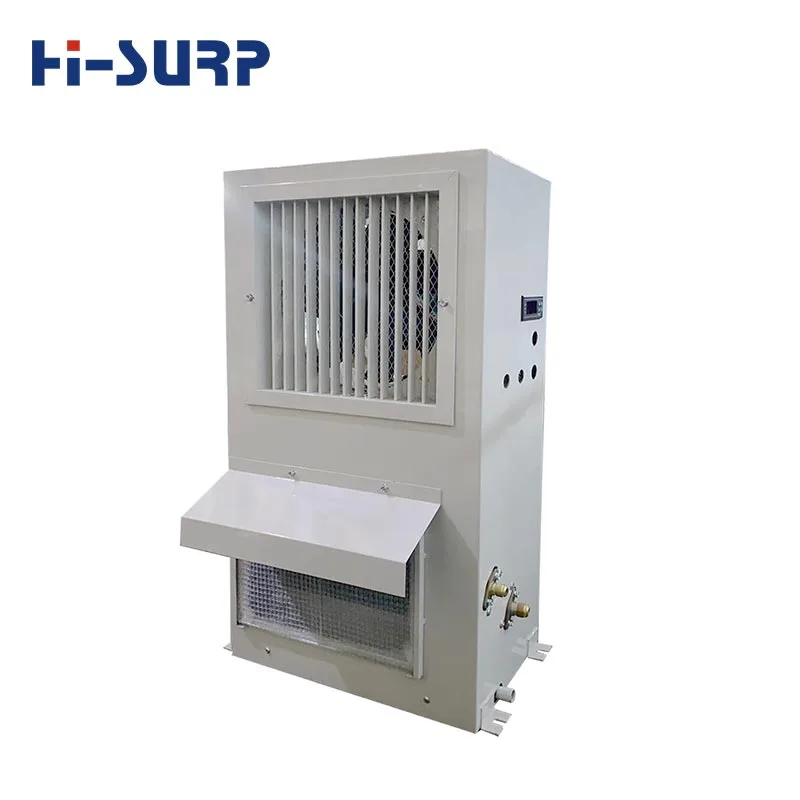

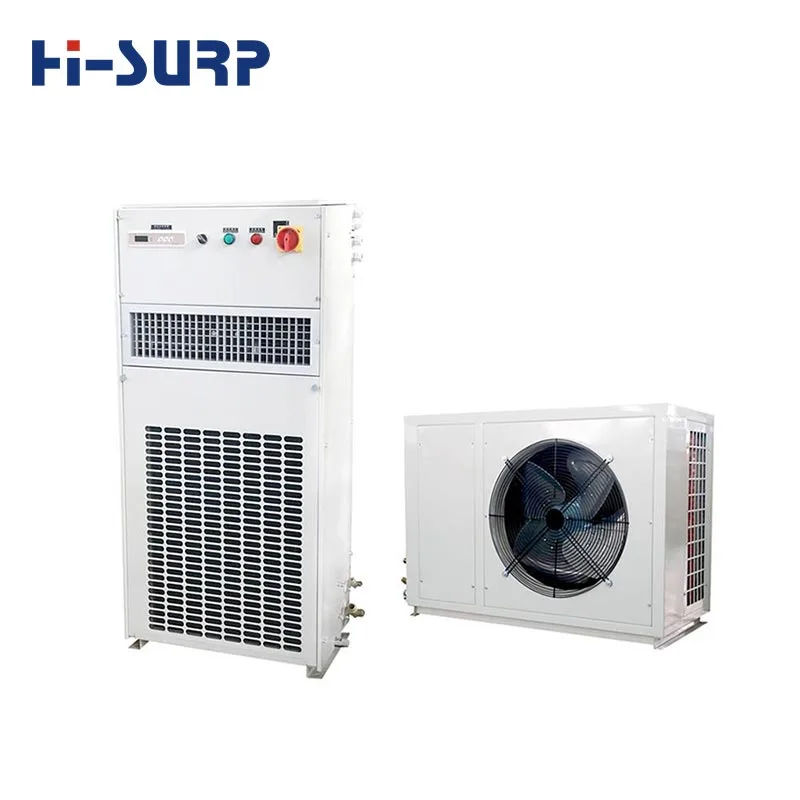

Για σπαστά επιδαπέδια κλιματιστικά γερανού,HISURPέχει σειρά Β, κατάλληλο για καμπίνες όπου έχει επαρκή χώρο δαπέδου.

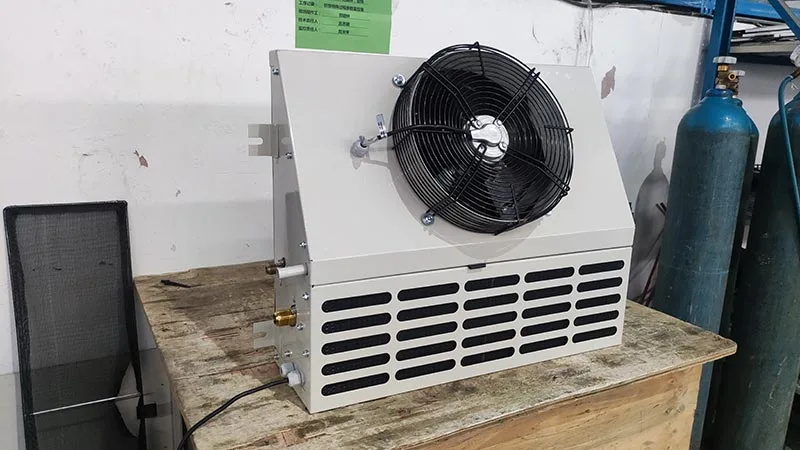

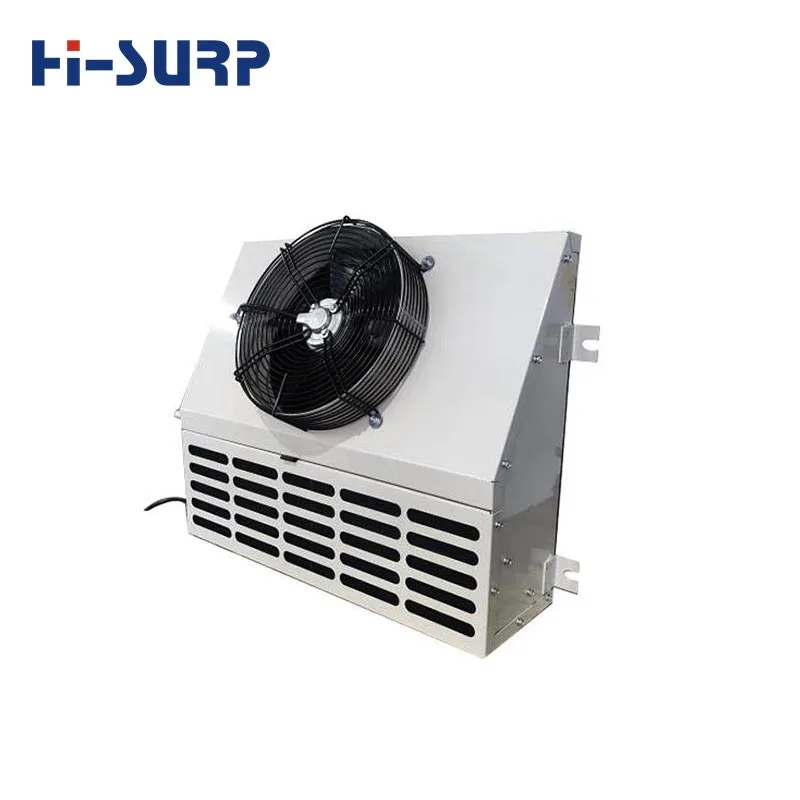

Για σπαστά επιτοίχια κλιματιστικά γερανού, το HISURP διαθέτει σειρά BD/BG, παρόμοια σε εμφάνιση, με κεκλιμένη επιφάνεια και συμπαγές μέγεθος. Απαιτείται ιδιαίτερη προσοχή για την εγκατάσταση BG/BD (λόγω των διαφορετικών θέσεων των δοχείων σταγόνας, η εξάτμιση του ψυκτικού μπορεί να προκαλέσει συμπύκνωση).

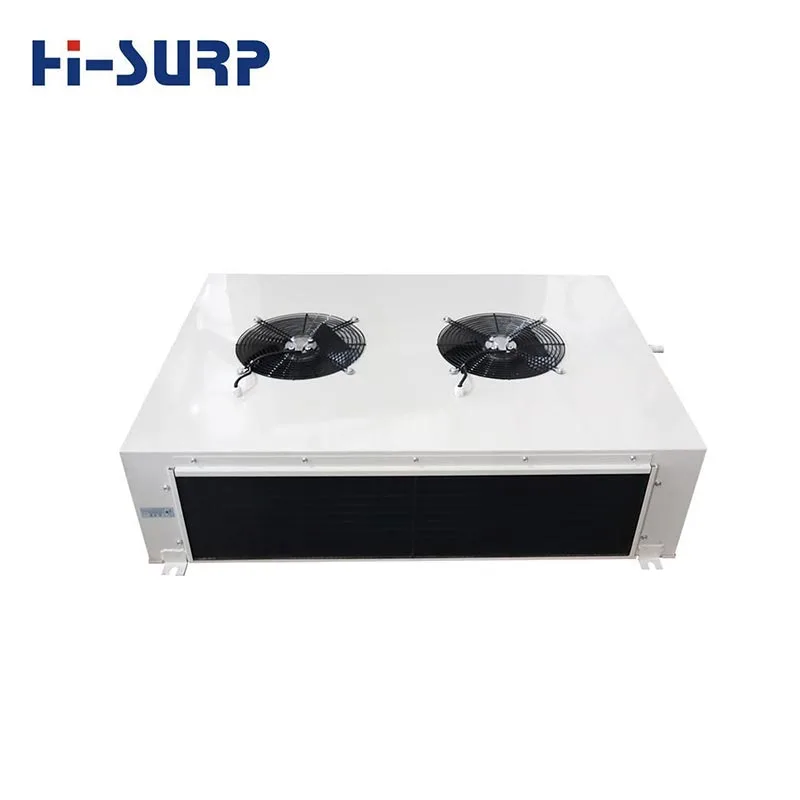

Για κλιματιστικά γερανού με χωριστή οροφή, το HISURP διαθέτει σειρά BX, η οποία συνήθως τοποθετείται στο κέντρο της οροφής, με έξοδο αέρα στο κάτω μέρος και αέρα επιστροφής στην μπροστινή και πίσω πλευρά.

Επισκόπηση των κλιματιστικών HISURP Split Crane

Ικανότητα ψύξης: 4~24kW

Ικανότητα θέρμανσης: 3~10kW

Ψυκτικό μέσο: R134a, R142b, R227ea, R515B, R236fa

Τροφοδοτικό: AC380/400/440-3PH-50Hz/60Hz

Κατάσταση λειτουργίας ψύξης: θερμοκρασία περιβάλλοντος DB: 45°C; Η εσωτερική θερμοκρασία DB/WB είναι 30/24°C

Χαλκοσωλήνες: απαιτούνται

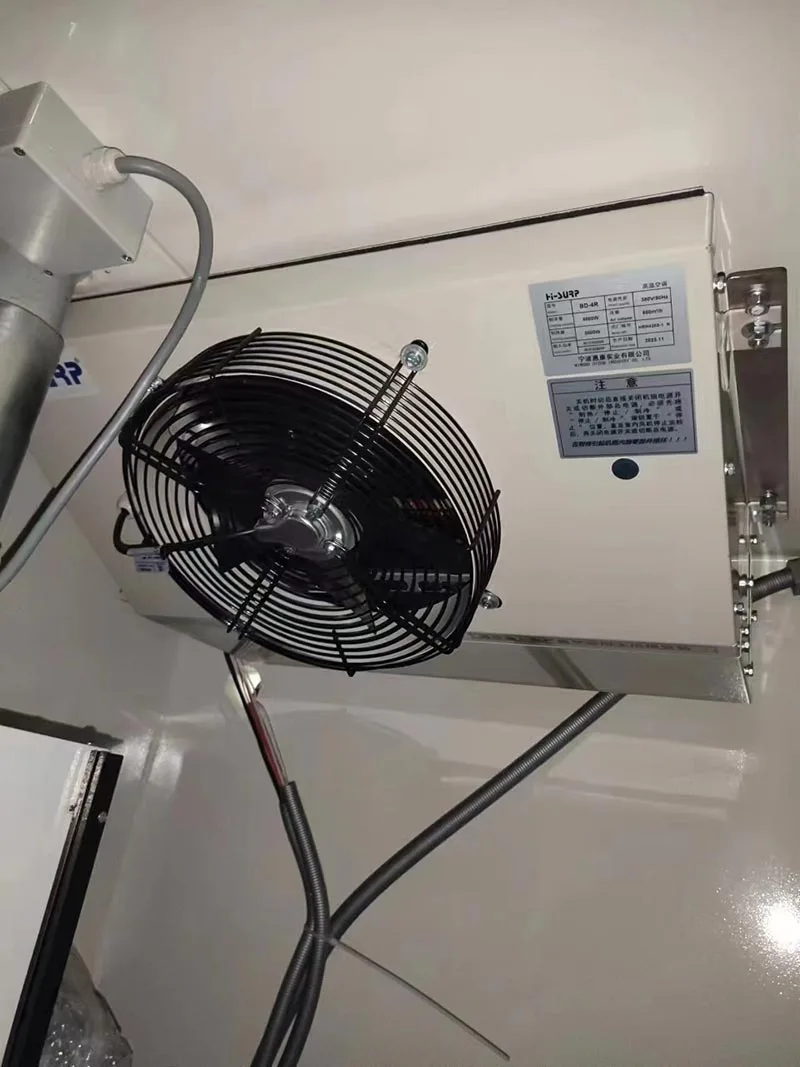

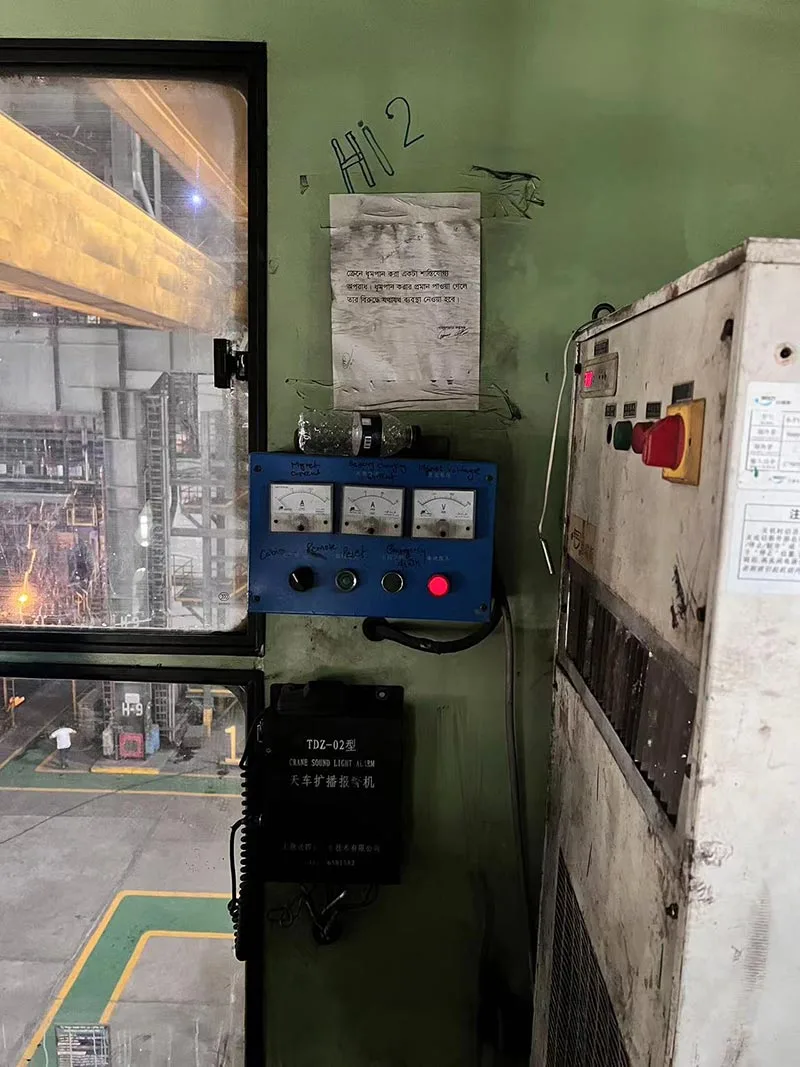

Πώς να εγκαταστήσετε κλιματιστικά HISURP Split Crane;

Α.  Επιβεβαιώστε εάν η θέση εγκατάστασης διευκολύνει τη σύνδεση χάλκινων σωλήνων και ηλεκτρικής καλωδίωσης.

Β.  Εξασφαλίστε την επιπεδότητα, την οριζόντια και επαρκή αντοχή της θεμελίωσης και συνδέστε την εξωτερική μονάδα στα πόδια στήριξης με μπουλόνια, παξιμάδια και ελατηριωτές ροδέλες 4-M12.

Γ.  Η εσωτερική μονάδα πέφτει εύκολα καθώς είναι ψηλή και λεπτή, επομένως πρέπει να συνδεθεί με ασφάλεια στο πίσω πλαίσιο της καμπίνας του οδηγού μέσω της ενσωματωμένης θέσης στήριξης της μονάδας.

Δ.  Η μονάδα δεν πρέπει να τοποθετείται σε μέρος που εκτίθεται σε πτώση νερού ή μπορεί να προκαλέσει ηλεκτροπληξία ή διαρροή.

Ε.  Ελέγξτε ότι οι διεπαφές είναι κλειστές πριν την εγκατάσταση των σωλήνων ψυκτικού και κρατήστε την πίσω διεπαφή κλειστή κατά την εισαγωγή των σωλήνων και χωρίς σκόνη ή νερό μέσα στους σωλήνες.

ΣΤ.  Οι εσωτερικές και εξωτερικές μονάδες συνδέονται σε βαλβίδες διακοπής με τις υποδοχές των χάλκινων σωλήνων ψυκτικού στην αντίστοιχη διάσταση Φ1/2” για τη γραμμή υγρού και Φ3/4” για τη γραμμή αερίου. Το τυπικό μήκος είναι 5 μέτρα. Εάν πρέπει να είναι επιμήκη, ο χρήστης πρέπει να δώσει ειδική ειδοποίηση κατά την υποβολή μιας παραγγελίας.

Ζ.  Οι χάλκινοι σωλήνες πρέπει να συνδέονται εξαιρετικά προσεκτικά με τις στροφές σε περίπτωση που συνθλίβονται. Για αυτή τη λειτουργία συνιστάται μια συσκευή κάμψης σωλήνων. Η ακτίνα κάμψης είναι (R) ≥70mm. Η κάμψη δεν πρέπει να επαναλαμβάνεται σε περίπτωση που οι σωλήνες είναι ραγισμένοι ή σπασμένοι.

Η.  Οι εσωτερικές και εξωτερικές βιδωτές συνδέσεις και των δύο άκρων των σωλήνων πρέπει να είναι ασφαλείς και σφιχτές (βιδωμένες). Η συγκόλληση πρέπει να είναι εγγυημένη ότι έχει επίπεδη ραφή συγκόλλησης και ότι είναι απαλλαγμένη από διαρροές.

I.  25 kg/cm² Το άζωτο εγχέεται στη βαλβίδα συντήρησης χαμηλής πίεσης και το σαπουνόνερο εφαρμόζεται ομοιόμορφα στις συνδέσεις ή τις ραφές συγκόλλησης των χάλκινων σωλήνων για ανίχνευση διαρροής. Εάν δεν βγαίνει άζωτο από τη βαλβίδα συντήρησης χαμηλής πίεσης, θα ξεκινήσει η άντληση κενού. Εάν διαπιστωθεί κάποια διαρροή, πρέπει να εξαλειφθεί μετά την απελευθέρωση αζώτου και στη συνέχεια να γίνει ξανά ανίχνευση διαρροής.

J.  Εάν δεν έχει τοποθετηθεί καμπύλη στεγανοποίησης νερού στο εσωτερικό της μονάδας, η στεγανοποίηση νερού της καμπής θα πρέπει να τοποθετηθεί στην έξοδο της εσωτερικής μονάδας προκειμένου να εκκενωθεί ομαλά το συμπυκνωμένο νερό. Οι σωλήνες αποστράγγισης πρέπει να τοποθετούνται σε σημείο χαμηλότερο από το δοχείο νερού της μονάδας.

Κ.  Όλα τα καλώδια και τα καλώδια πρέπει να συνδέονται σωστά και με ασφάλεια σύμφωνα με το σχηματικό διάγραμμα καλωδίωσης που παρέχεται μαζί με τη μονάδα και απαγορεύεται οπωσδήποτε τα καλώδια να γρατσουνίζονται ή να συμπιέζονται πιέζοντας την πλάκα γραμμής κ.λπ.

L.  Οι γραμμές τροφοδοσίας εισάγονται μέσω της εισόδου του τροφοδοτικού και της γραμμής ελέγχου, όπως φαίνεται στο σχέδιο περιγράμματος και, στη συνέχεια, συνδέονται με τους ακροδέκτες "L1, L2, L3" και PE. Άλλες γραμμές θα πρέπει να τοποθετούνται στην ίδια κατεύθυνση με τη γραμμή τροφοδοσίας, όπως περιγράφεται στο διάγραμμα κυκλώματος. Όλα τα καλώδια πρέπει να είναι ντυμένα με μεταλλικό σωλήνα όταν περνούν από οπές δρομολόγησης και να δένονται σφιχτά με κορδέλες.

M.  Οι χάλκινοι αγωγοί κατάλληλων διαμέτρων επιλέγονται σύμφωνα με τον παρακάτω πίνακα ηλεκτρικών καλωδίων για το κλιματιστικό και συνδέονται σύμφωνα με το διάγραμμα κυκλώματος που παρέχεται μαζί με τη μονάδα.

Ηλεκτρική Καλωδίωση Κλιματιστικού

N.  Μετά τη σύνδεση σωλήνων, καλωδίων και σωλήνων αποστράγγισης, χρησιμοποιούνται κορδέλες για τη σύνδεση χάλκινων σωλήνων, καλωδίων και σωλήνων αποστράγγισης σε διάκενο 200 mm-300 mm. Οι σωλήνες σύνδεσης πρέπει να διασφαλίζονται ότι έχουν καλή θερμομόνωση, καθώς η υψηλή θερμοκρασία των εκτεθειμένων σωλήνων χαλκού μπορεί να καταστρέψει τα καλώδια σύνδεσης και τους σωλήνες αποστράγγισης.

O.  Το ηλεκτρικό κάλυμμα και το πλέγμα εισαγωγής αέρα της εσωτερικής μονάδας πρέπει να τοποθετηθούν καλά. Το πάνελ της εξωτερικής μονάδας τοποθετείται πίσω. Η μονάδα ηλεκτροδοτείται και τίθεται σε δοκιμή λειτουργίας ψύξης (για 20-30 λεπτά). Εάν παρουσιαστεί κραδασμός, διαρροή ή μη φυσιολογική αστοχία κ.λπ., πρέπει να επιλυθεί αμέσως. Επιπλέον, ο τρόπος χρήσης ενός κλιματιστικού πρέπει να διδαχθεί στον χρήστη.

P.  Εάν η μονάδα είναι εξοπλισμένη με προστατευτικά διακοπής φάσης και προστασίας φάσης, είναι απαραίτητο να ελέγξετε εάν η τροφοδοσία ρεύματος είναι σωστά συνδεδεμένη σύμφωνα με τους σχετικούς τοπικούς κανονισμούς (π.χ. Εθνικός Ηλεκτρικός Κώδικας). Η τάση δεν πρέπει να υπερβαίνει το ±15% της ονομαστικής τάσης.

Ε.  Εάν στο σημείο που είναι τοποθετημένη η μονάδα εκτίθεται σε σοβαρή ακτινοβολία από πηγές υψηλής θερμοκρασίας, ο χρήστης πρέπει να τοποθετήσει διαφράγματα μεταξύ των πηγών και της μονάδας.

Προσαρμογή των κλιματιστικών HISURP Split Crane

*Αντιδιαβρωτική

Οι επιλογές προστασίας από τη διάβρωση του εναλλάκτη θερμότητας περιλαμβάνουν: βαφή. ηλεκτροφόρηση;  νανο-ηλεκτροφόρηση; πτερύγια αλουμινίου χαλκού σωλήνα. Η παρακάτω εικόνα δείχνει ένα σχηματικό διάγραμμα ηλεκτροφόρησης.

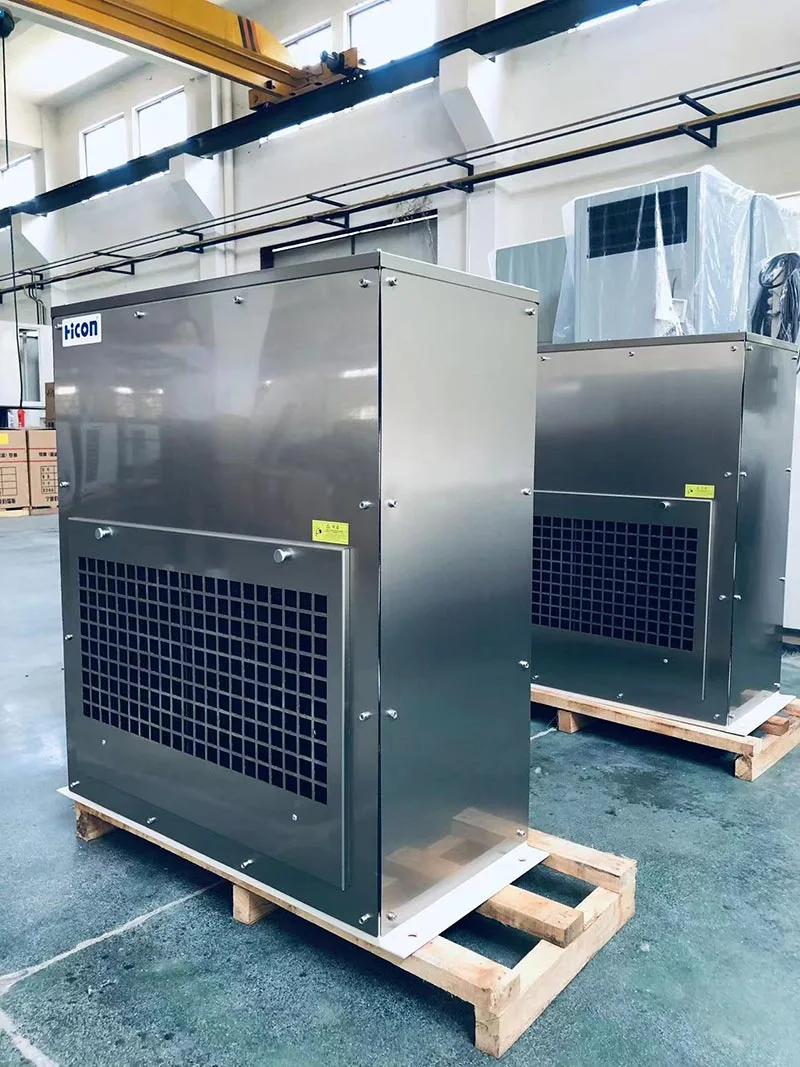

Οι επιλογές προστασίας από τη διάβρωση λαμαρίνας περιλαμβάνουν: βαφή (στάνταρ C3). ηλεκτροφόρηση γαλβανισμένων φύλλων + βαφή. και από ανοξείδωτο χάλυβα. Η παρακάτω εικόνα δείχνει ένα σχηματικό διάγραμμα από ανοξείδωτο χάλυβα.

* Αντιεκρηκτικό

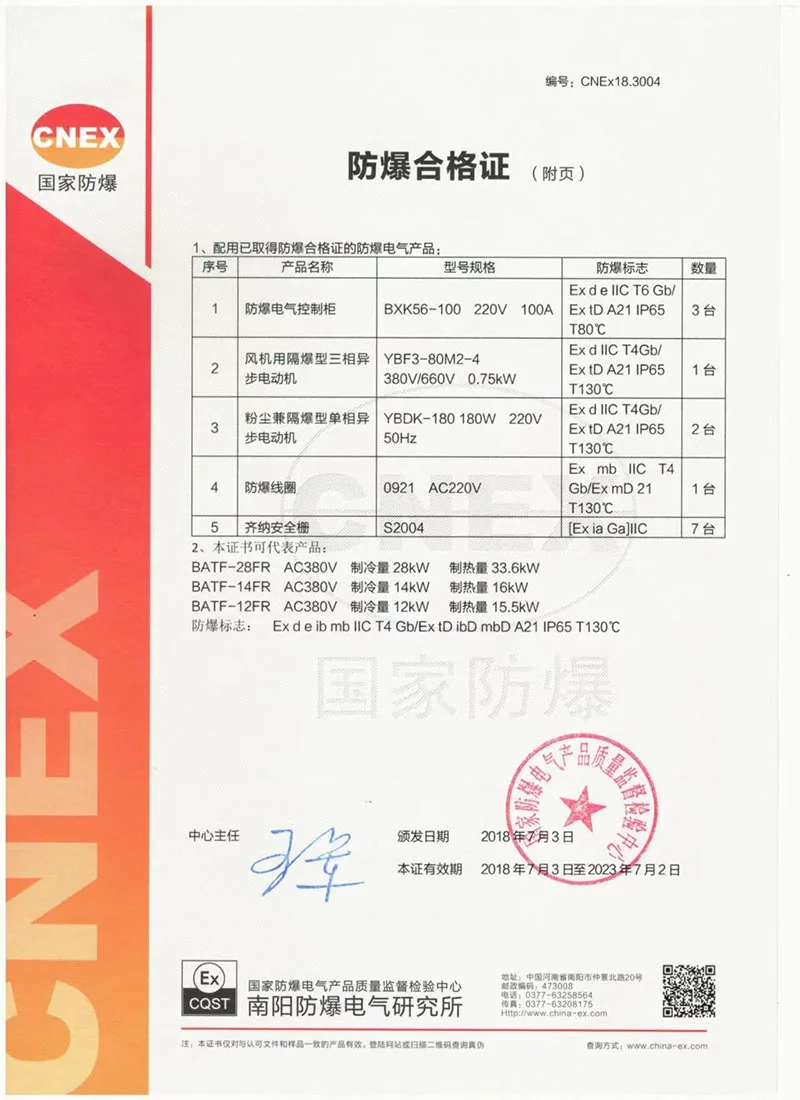

Τα κλιματιστικά HISURP Split Crane διαθέτουν πιστοποιητικό CNEX.

Το BT4 είναι κατά κύριο λόγο κατάλληλο για επικίνδυνες περιοχές αερίου Ζώνης 2, με μέγιστη θερμοκρασία επιφάνειας που δεν υπερβαίνει τους 135°C (χρησιμοποιείται πιο συχνά).

Το CT4 είναι κατάλληλο τόσο για επικίνδυνες περιοχές αερίων Ζώνης 1 όσο και Ζώνης 2, επίσης με μέγιστη θερμοκρασία επιφάνειας που δεν υπερβαίνει τους 135°C.

Και το HISURP μπορεί ένα από τα δύο.
