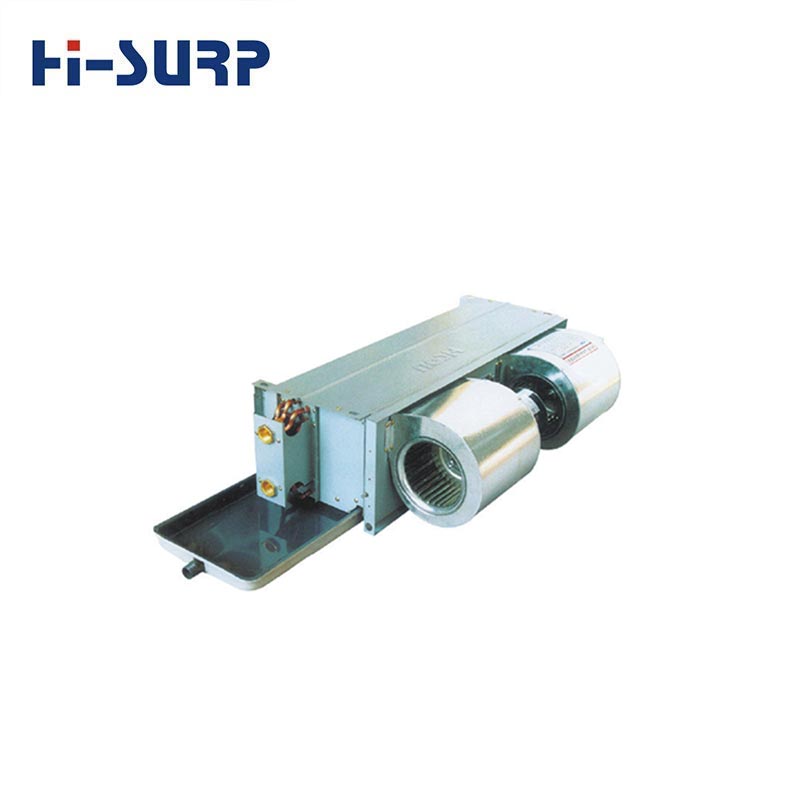

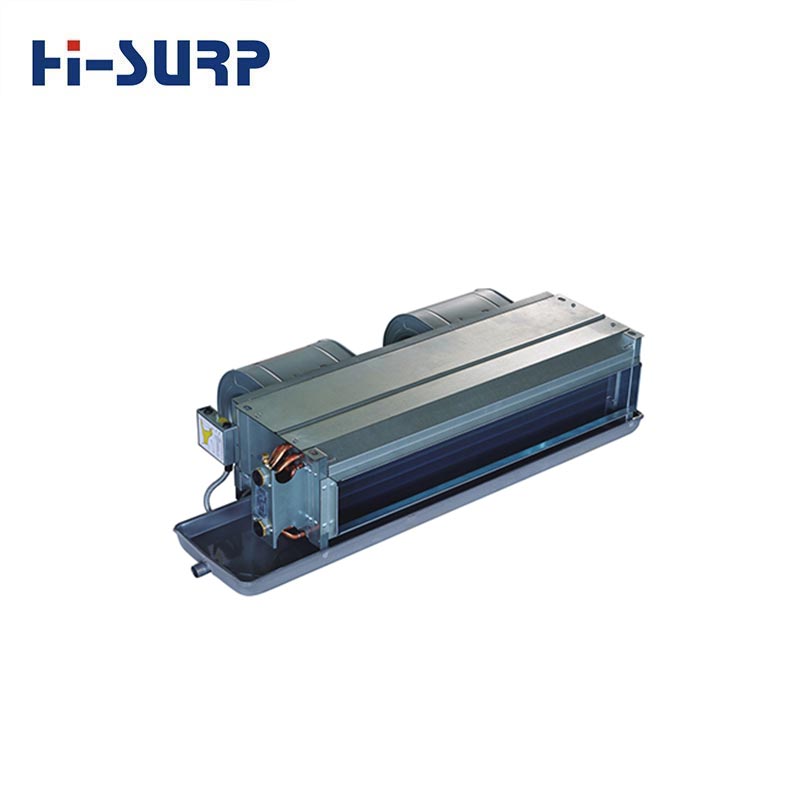

Κρυφή μονάδα Fan Coil

Οι Hisurps Concealed Fan Coil Units μπορούν να χρησιμοποιηθούν ευρέως σε ημικεντρικά συστήματα κλιματισμού, όπως ξενοδοχεία, νοσοκομεία, διαμερίσματα, βίλες, κτίρια γραφείων κ.λπ. Αυτό το προϊόν έχει απορροφήσει την ουσία παρόμοιων προϊόντων στο εσωτερικό και στο εξωτερικό και εστιάζει στη μελλοντική ανάπτυξη του κλιματισμού. Είναι ένα υψηλής ποιότητας προϊόν κλιματισμού για τον νέο αιώνα.

Τύποι

Η σειρά μονάδων fan coil περιλαμβάνει διάφορους τύπους: οριζόντια κρυφή, οριζόντια έκθεση, κάθετη κρυφή, κάθετη εκτεθειμένο, εκτεθειμένο σε κασέτα, επιτοίχια και κολόνα, με πάνω από εκατό προδιαγραφές. Οι χρήστες μπορούν να επιλέξουν ανάλογα με τις διαφορετικές συνθήκες του έργου (γενικά, οι οριζόντιες κρυφές μονάδες fan coil είναι οι κύριες τύπου, αλλά οι μονάδες υψηλής στατικής πίεσης και οι μονάδες με κιβώτια αέρα επιστροφής μπορούν επίσης να διαμορφωθούν ανάλογα με τις ανάγκες του χρήστη).

εξαρτήματα

Ανεξάρτητα από τον τύπο ή την προδιαγραφή, οι μονάδες κρυφών πηνίων ανεμιστήρα αποτελούνται κυρίως από εξαρτήματα όπως ανεμιστήρας (πτερωτή, σπειροειδές), κινητήρας, εναλλάκτης θερμότητας (πηνίο), φίλτρο αέρα και ηλεκτρικός ρυθμιστής.

Προσδιορισμός

μοντέλο				MFP-34KM-(Q)M1	MFP-51KM-(Q)M1	MFP-68KM-(Q)M1	MFP-85KM-(Q)M2	MFP-102KM-(Q)M2	MFP-136KM-(Q)M3	MFP-170KM-(Q)M3	MFP-204KM-(Q)M3	MFP-238KM-(Q)M3	MFP-255KM-(Q)M4	MFP-272KM-(Q)M4
μοντέλο πάνελ				MB-SD11M1			MB-SD11M2		MB-SD11M3				MB-SD11M4
τροφοδοτικό				220V,50Hz,1Ph
όγκος αέρα		H	m3/h	380	550	680	880	1050	1380	1750	2050	2200	2500	2720
		M		300	440	540	700	840	1100	1400	1640	1760	2000	2040
		L		230	330	410	530	630	830	1050	1230	1320	1500	1360
στατική πίεση			Pa	0	0	0	0	0	0	0	0	0	0	0
ικανότητα ψύξης	Θ	H	W	2000	3000	3800	4900	5800	7500	9800	11000	12000	13400	15000
	Θ		BTU/h	6824	10236	12966	16719	19790	25590	33438	37532	40944	45721	51180
	SH		W	1400	2200	2850	3500	4250	5500	7150	8250	9100	10100	11175
	SH		BTU/h	4777	7506	9724	11942	14501	18766	24396	28149	31049	34461	38129
	Θ	M	W	1700	2550	3250	4150	4950	6400	8350	9350	10200	11100	12450
	SH	M	W	1150	1800	2350	2850	3500	4550	5950	6850	7650	8350	9560
	Θ	L	W	1400	2050	2600	3400	4000	5200	6750	7600	8300	9200	10300
	SH	L	W	950	1400	1850	2300	2800	3600	4700	5450	6000	6700	8400
ικανότητα θέρμανσης	H		W	3100	4700	5900	7600	9000	11600	15200	17100	18600	21400	24000
	M		W	2650	4000	5000	6450	7650	9850	12900	14550	15800	17200	19900
	L		W	2100	3150	3950	5100	6050	7750	10200	11450	12450	12900	15200
θόρυβος	H	0 Pa	dB(A)	37	39	44	42	45	46	48	50	52	52	53
εισόδου ισχύος	H	0 Pa	W	30	37	50	63	80	125	150	190	210	220	240
όγκος ροής νερού			m3/h	0.34	0.51	0.65	0.83	0.99	1.28	1.67	1.87	2.04	2.28	2.55
πτώση πίεσης νερού			kPa	23	27	26	28	27	26	35	36	42	43	45
FCEER				61	71	68	68	65	55	57	51	50	52	53
FCCOP				94	112	105	106	100	84	89	80	77	83	85
διάσταση σωλήνα σύνδεσης νερού (μέσα και έξοδος).			σε	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
διάσταση σωλήνα σύνδεσης νερού (μέσα και έξοδος).			έξω	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"	ZG3/4"
σπείρα			τύπος	Χάλκινος σωλήνας υψηλής απόδοσης για χρήση υδρόφιλου πηνίου αλουμινίου
διάσταση σωλήνα αποστράγγισης νερού			mm	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26	￠26
αποστραγγίζεται με αντλία	καθαρή διάσταση (mm)	μονάδα	Μ×Π×Υ mm	592592242			750750242		840840242	840840292			946946292
	καθαρή διάσταση (mm)	πίνακας	Μ×Π×Υ mm	65065040			85085040		95095040	95095040			1050105040
	καθαρό βάρος	μονάδα	κιλά	15.4	16.3	16.5	21.2	21.6	24.9	27.8	28.1	28.3	31.5	33.1
	καθαρό βάρος	πίνακας	κιλά	2.2			4.5		5.4				5.9
στραγγισμένο από τη φύση	καθαρή διάσταση (mm)	μονάδα	Μ×Π×Υ mm	592592340			750750340		840840340	840840390			946946390
	καθαρή διάσταση (mm)	πίνακας	Μ×Π×Υ mm	65065040			85085040		95095040				1050105040
	καθαρό βάρος	μονάδα	κιλά	17	17.3	17.5	22.4	22.8	26	29.1	30	30	33.2	34.8
	καθαρό βάρος	πίνακας	κιλά	2.2			4.5		5.4				5.9	5.9

Ποιοτικός έλεγχος

1. Ο σχεδιασμός, η παραγωγή και οι πωλήσεις κάθε μονάδας κρυφού Fan Coil πραγματοποιούνται αυστηρά σύμφωνα με τις Σύστημα διασφάλισης ποιότητας ISO9001:2000 για τη διασφάλιση της αξιοπιστίας του προϊόντος.

2.Κάθε μονάδα κρυφού Fan Coil υποβάλλεται σε αυστηρό έλεγχο σύμφωνα με τα εθνικά πρότυπα, περνώντας από Πλατφόρμα δοκιμών πλήρους απόδοσης διαπιστευμένη από την Εθνική Εποπτεία Ποιότητας Συμπιεστών και Ψυκτικού Εξοπλισμού Κέντρο. Όλοι οι δείκτες απόδοσης πληρούν ή υπερβαίνουν τις απαιτήσεις των εθνικών προτύπων. Η ποιότητα του προϊόντος είναι σταθερή και η λειτουργία είναι αξιόπιστη, κερδίζοντας ομόφωνους επαίνους από τους χρήστες τόσο σε εγχώριο όσο και σε διεθνές επίπεδο.

: Κατασκευαστής μονάδας κρυφού ανεμιστήρα
